電磁弁の仕様
バルブ
| 切替方式 | 2ポジション ダブルソレノイド 3ポジション エキゾーストセンター 3ポジション クローズドセンター |
|---|---|
| 使用流体 | 空気 |
| 作動方式 | パイロット型 |
| 有効断面積（Cv値） | P→A･B：1.116 mm² (0.062) A･B→R：1.188 mm² (0.066) |
| 給油 | 無給油 |
| 使用圧力範囲 | 0.2～0.7 MPa * |
| 応答時間 | 15 ms以下（0.5 MPa時） |
| 最大作動頻度 | 10 Hz |
| 周囲温度 | －5～50℃（結露なきこと。ドライエア使用時） |
* ロボットに接続するエア源は常用圧力0.20～0.39 MPaの範囲でご使用ください。
ソレノイド
| 使用電圧 | 24 V +/- 10 % |
|---|---|
| 消費電力（電流） | 0.5 W（21 mA） |
| サージ電圧保護回路 | ツェナーダイオード |

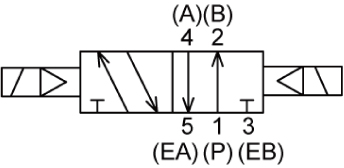

切替方式：2ポジション ダブルソレノイド
AおよびBのソレノイドが共にOFFの場合はポジションを保持します。
VS-050 / 060 / 068 / 087で選択できます。
| A、B | ツール側へ配管 |
|---|---|
| P | AIR1からのエアの供給 |
| EA、EB | 排気ポートへ クリーンタイプではコネクタパネルのVALVE OUT(AIR2)に接続されます。 |

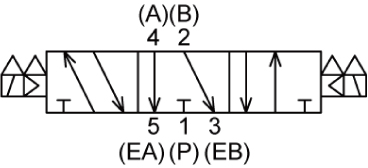

切替方式：3ポジション エキゾーストセンター
AとBのソレノイドが共にOFFの場合および、電源が切れている場合はセンタに位置し、AおよびBの残圧を排気します。
VS-068 / 087で選択できます。

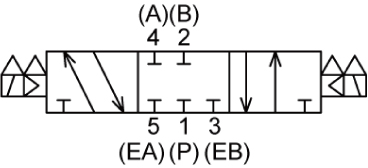

切替方式：3ポジション クローズドセンター
AとBのソレノイドが共にOFFの場合および、電源が切れている場合はセンタに位置し、AおよびBの残圧を保持します。
VS-068 / 087で選択できます。
メンテナンス時や緊急時などに備えて、お客様にてハンドとバルブの間に残圧を解放する装置を設置してください。
