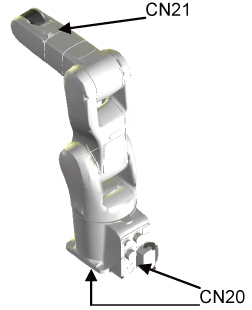

信号線コネクタのピン配置(CN20、CN21)

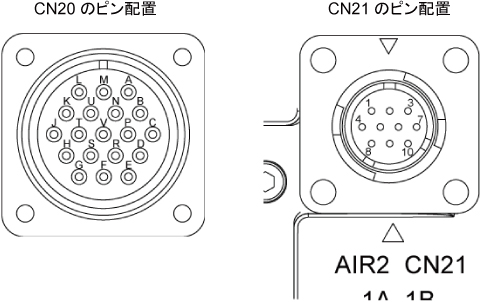

CN20とCN21のピン配列
CN20とCN21および電磁弁の配線
| CN20ピン名 | CN21のピン名および電磁弁入力 (許容電流量 / 許容電圧) | |
|---|---|---|
| 標準フランジ仕様 | 通信ケーブルフランジ仕様-Aのとき | |
| A | CN21 -1 (1.0 A / 50 VAC) | CN21 -1 (1.0 A / 50 VAC) |
| B | CN21 -2 (1.0 A / 50 VAC) | CN21 -2 (1.0 A / 50 VAC) |
| C | CN21 -3 (1.0 A / 50 VAC) | CN21 -3 (0.5 A / 50 VAC) |
| D | CN21 -4 (1.0 A / 50 VAC) | CN21 -4 (0.5 A / 50 VAC) |
| E | CN21 -5 (1.0 A / 50 VAC) | - |
| F | CN21 -6 (1.0 A / 50 VAC) | - |
| G | CN21 -7 (0.5 A / 50 VAC) | - |
| H | CN21 -8 (0.5 A / 50 VAC) | - |
| J | CN21 -9 (0.5 A / 50 VAC) | - |
| K | CN21 -10 (0.5 A / 50 VAC) | - |
| L | - | - |
| M | 電磁弁 +24V:NPN / 0V:PNP | 電磁弁 +24V:NPN / 0V:PNP |
| N | 電磁弁 1A | 電磁弁 1A |
| P | 電磁弁 1B | 電磁弁 1B |
| R | 電磁弁 2A | 電磁弁 2A |
| S | 電磁弁 2B | 電磁弁 2B |
| T | 電磁弁 3A * | 電磁弁 3A * |
| U | 電磁弁 3B * | 電磁弁 3B * |
| V | - | - |
* VS-050 / 060では使用しません。
