メーカーオプション2

コネクタパネル

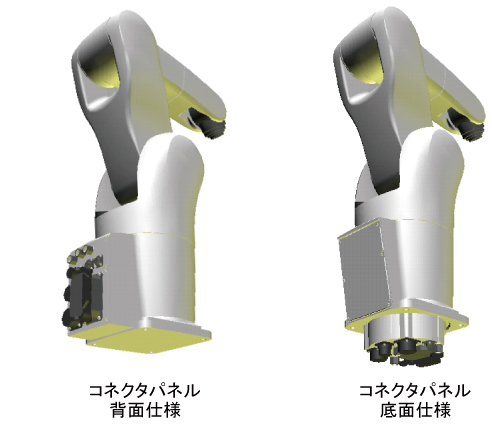

コネクタパネル背面仕様(標準)

コネクタパネルがベースの背面に配置されます。ロボット背面にケーブルスペースが必要になります。

コネクタパネル底面仕様

本体間ケーブル等を接続するコネクタパネルがベースの設置面に下向きに配置されます。ケーブルを作業スペースに配置することなく、すっきりさせることができます。ただし、ロボットを設置する設置面にはケーブルスペースが必要になります。

信号線・エア配管電磁弁仕様

各電磁弁の仕様は「電磁弁の仕様」を参照ください。標準は「信号線・エア配管電磁弁レス仕様」です

VS-050 / 060

• 電磁弁 (2ポジション ダブルソレノイド)×2

VS-068 / 087

以下の3種より選択

• 電磁弁 (2ポジション ダブルソレノイド)×3
• 電磁弁 (3ポジション エキゾーストセンター)×3
• 電磁弁 (3ポジション クローズドセンター)×3

フランジ

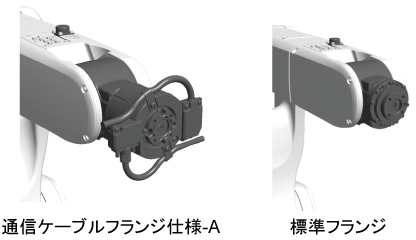

通信ケーブルフランジ仕様-A

フランジ部に信号配線及びEthernet(1000BASE-T)のコネクタが装備されます。セカンドアームから配線する必要がないので、4軸や5軸、6軸の動きによる配線トラブルを気にすることなく配線できます。

標準タイプ(IP40)のロボットのみ選択できます。

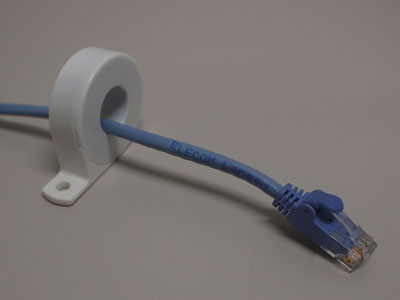

Ethernetケーブル用にフェライトコアが同梱されています。

標準フランジ仕様(標準)

標準のフランジです。
