SHMODEL 　（ステートメント）


モデルをサーチします。


SHMODEL <ウィンドウ番号>，<X座標>，<Y座標>，<モデル番号>，<一致度>
［，<モード>［，<個数> [，<開始角度>［，<終了角度>]]]]


<ウィンドウ番号>
ウィンドウの番号を指定します。（0～511）
<X座標>
X座標を指定します。（0～511）
<Y座標>
Y座標を指定します。（0～479）
<モデル番号>
サーチするモデル番号を指定します。（0～99）
<一致度>
サーチするモデルの一致度を指定します。（0～100）
<モード>
サーチする際のモードを指定します。
0：ピクセル単位のサーチ
1：サブピクセル単位のサーチ
省略時は0を指定します。
<個数>
一度にサーチする個数を指定します。（1～49）省略時は1を指定します。
<開始角度>
サーチする対象の回転範囲（開始角度）を指定します。（-360～360）　　　省略時は0を指定します。［V1.4以降］
<終了角度>
サーチする対象の回転範囲（終了角度）を指定します。（-360～360）　　　省略時は0を指定します。［V1.4以降］
  • サーチするモデルをSHDEFMODELで登録する必要があります。
  • 個数を2以上に設定した場合、設定個数サーチできなければ検出できた結果だけを格納します。
  • サーチには時間がかかる場合がありますが、制限時間内にサーチが終了しない場合タイムアウトになります。設定はパソコンで行ないます。（初期値2秒）
  • 対象画面の状態によっては、一致度を高めに設定するとサーチできない場合があります。そのような場合、一致度を下げるなどの調整をしてください。
  • 処理範囲をウィンドウで指定します。
  • 指定したウィンドウの位置が画面をはみ出す場合、実行結果はエラーになります。
  • 指定できるウィンドウの形状は矩形の角度0°のみです。その他のウィンドウの場合、エラーになります。
  • 処理対象はVISWORKPLNで指定した画面になります。
  • 本命令を実行時に処理画面3番をワークエリアとして使用するため処理画面3番のデータは保証されません。処理画面3番（VISWORKPLN 3）は処理できません。
  • 以下は処理結果取得関数で得ることができるデータです。
    VISSTATUS (n)
    n
    項目
    0
    実行結果
    0 = 正常
    -1 = モデル未登録
    -2 = 失敗
    -3 = タイムアウト
    1
    個数
    2
    実行時間

    VISGETNUM（a、b）
    b
    a = 0 ～ 49
    0
    個数
    1

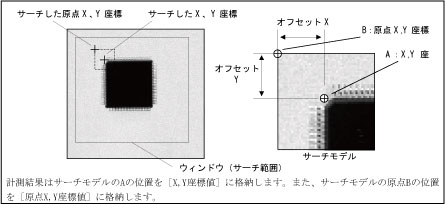

    X座標値
    2
    Y座標値
    3
    一致度
    4

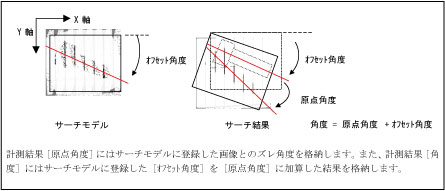

    角度［V1.4］
    5
    原点X座標値［V1.4］
    6
    原点Y座標値［V1.4］
    7
    原点角度［V1.4］
    8
    Unknown
    9
    Unknown

  • 本命令はμVisionボード（オプション）が必要です。
  • サーチモデルサイズとウィンドウサイズが同じ場合、その位置での一致度のみ計算します。
  • [開始角度]=0，[終了角度]=0に設定すると角度計測を行いません。

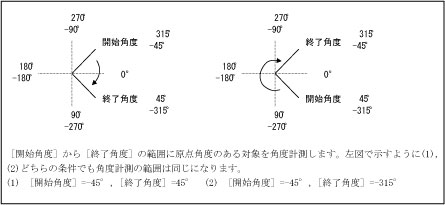

  • [開始角度]と[終了角度]を0以外の同じ値に設定すると、[開始角度]=0，[終了角度]=360と同じ角度計測を行います
