I/Oの設定

ロボットコントローラと通信を行うためのI/Oを設定します。

下記に、その手順を説明します。

1

MULTIPROGを起動します。

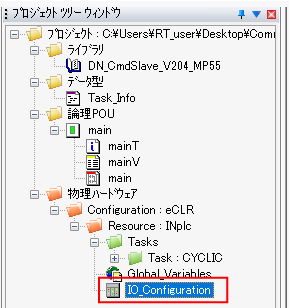

「プロジェクトツリーウィンドウ」の「IO_Configuration」をダブルクリックします。

2

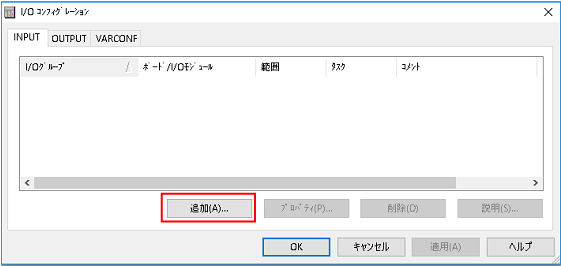

「INPUT」タブを選択し、「追加」をクリックします。

3

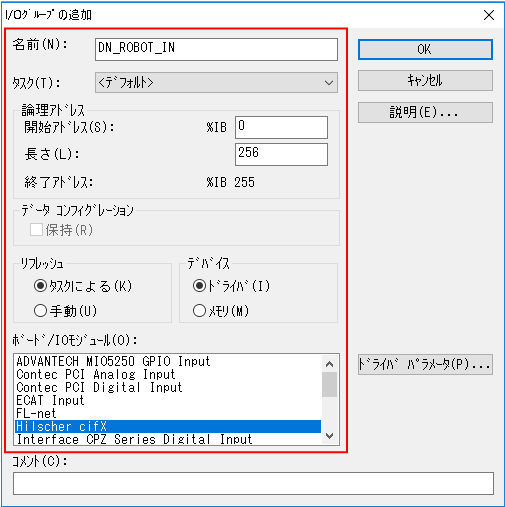

[I/Oグループの追加]画面が表示されます。

論理アドレスの長さを「256」に設定します。

その他の項目は、お客様の環境に合わせて適切に入力してください。

入力が完了したら、[OK]をクリックします。

4

「OUTPUT」タブを選択し、「追加」をクリックします。

5

[I/Oグループの追加]画面が表示されます。

論理アドレスの長さを「256」に設定します。

その他の項目は、お客様の環境に合わせて適切に入力してください。

入力が完了したら、[OK]をクリックします。

以上で、I/Oの設定は完了です。
