エンコーダバックアップ電池の取付け

ロボット出荷時は、電池が2本外された状態です。下記の手順で電源変換BOXセットに取付けてください。

1

ロボットコントローラの電源が「切」であることを確認します。

2

4箇所のボルトを外し、電源変換BOXのカバーを外します。

3

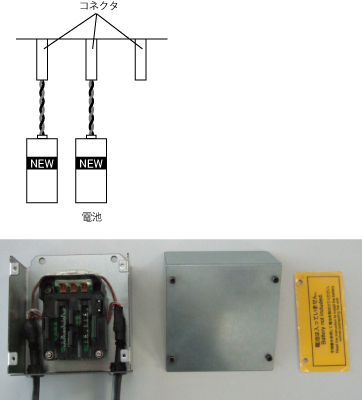

コネクタをつなぎ、電池を2個を取付けます。電池本体をケースに収めます。

4

Step2で外した4箇所のボルトで、電源変換BOXのカバーを取付け終了です。
