ワーク設定

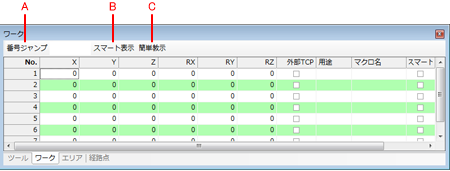

項目の説明

A：「番号ジャンプ」ボタン

指定した番号の行を表示します。

B：「スマート表示」ボタン

スマート欄にチェックを入れた項目のみ表示します。

C：「簡単教示」ボタン

ワーク座標の 「簡単設定画面」 を表示します。
簡単設定の結果は、選択されている番号のツール座標に反映されます。

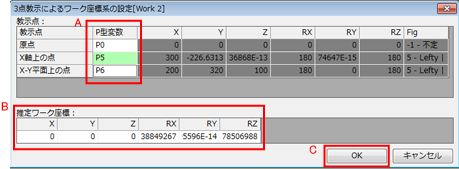

簡単設定

ティーチング済みのP型位置変数を使ってワーク座標を設定します。
指定したP型変数からワーク座標が計算できると、推定ワーク座標に計算結果が表示されます。OKボタンを押すと、呼び出したワーク番号に結果が登録されます。

A：教示点

計算に使用するティーチング済みのP型変数番号を指定します。

B：推定ワーク座標

教示点から、ワーク座標が計算できると、計算結果が表示され、［OK］ボタンが有効になります。

C：［OK］ボタン

推定ワーク座標に表示された結果を、ワーク座標に設定します。
