USBカメラの設定方法

IDS社のUSBカメラの設定方法を説明します。
IDS Camera Managerを使用し、カメラIDの設定とトリガモードの設定を行います。

カメラIDの設定

1

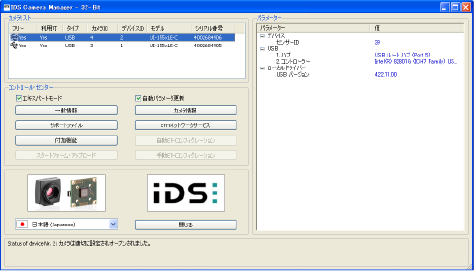

IDS Camera Managerを起動します。

2

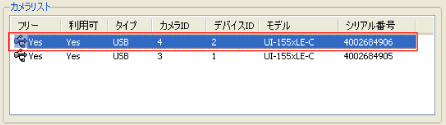

カメラリストからIDを設定するカメラを選択します。

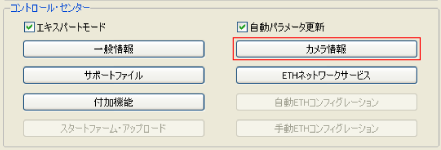

3

「カメラ情報」をクリックします。

「カメラ情報」画面が表示されます。

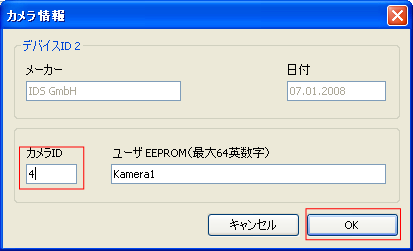

4

「カメラID」に任意のIDを入力して、「OK」を押します。

トリガモードの設定

1

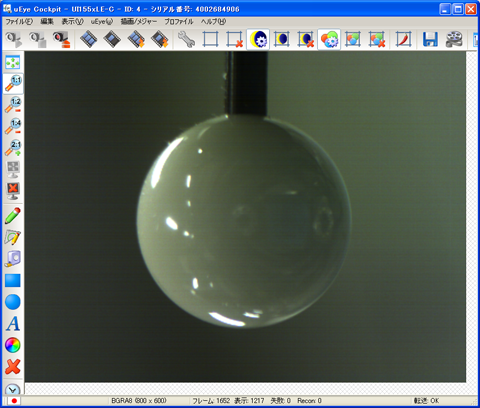

撮像条件を設定するカメラを選択して、ダブルクリックします。

撮像ツールが開きます。

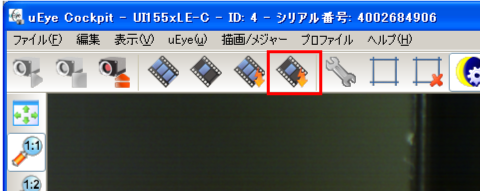

2

「ワンショット」ボタンを押します。連続モードが終了します。

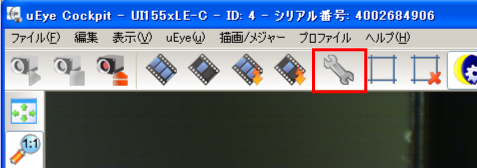

3

「設定」ボタンを押します。

カメラ設定の画面が開きます。

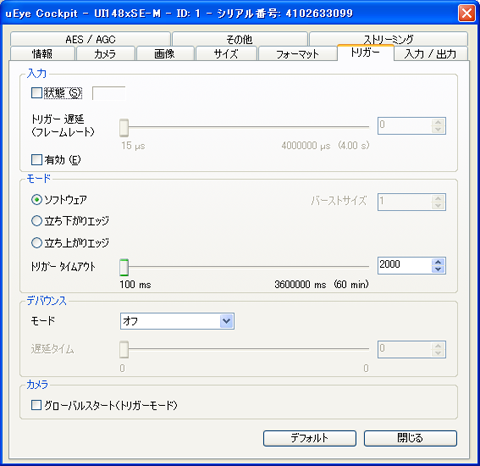

4

「トリガー」タブを選択します。

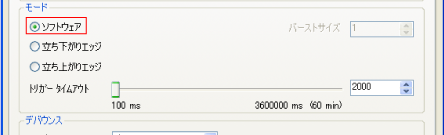

5

モードの「ソフトウェア」を選択します。
(ハードトリガ時はエッジを選択)

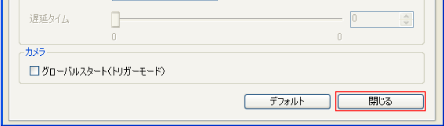

6

「閉じる」ボタンを押して、撮像ツールを閉じます。

7

「ファイル」- 「パラメータ保存」-「パラメータセット」で設定をカメラに保存します。
詳細は、IDS社のカメラ設定マニュアルを参照して下さい。

ロボットコントローラにカメラを認識させる

ロボットコントローラに自動でカメラを認識させたい場合は、ロボットコントローラの電源を入れる前に、カメラを接続してください。

ロボットコントローラの電源を入れた後にカメラを接続した場合、自動でカメラを認識できません。

ロボットコントローラの電源を入れた後にカメラを接続した場合など、自動でカメラが認識されないときは手動で認識させてください。操作手順を下記に示します。

1. 内蔵視覚メニューの[F6 切断]を押し、内蔵視覚機能を終了します。
2. [F6 切断]が[F6 接続]に切り替わります。[F6 接続]を押し、カメラを認識させます。

詳しくは "内蔵視覚の表示・操作" を参照してください。
