ケーブルベヤ受け・ガイドの設置

レールユニットの全長が4500mmを超える場合、ケーブルベヤの磨耗を低減するためにケーブルベヤ受け、およびガイドを設置します。

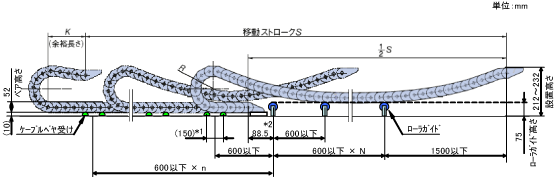

設置図

ケーブルベヤ受け・ガイド設置条件

• レールユニットの全長が4500mmを超える場合、ケーブルベヤ受け、およびガイドを設置します。
• ケーブルベヤ受け、およびガイドの設置間隔は600mm以下としてください。

ケーブルベヤ受け

ケーブルベヤ受けは、ケーブルベヤと架台の摩擦低減するために設置します。

• ケーブルベヤ受けは、半円形のものをお勧めします。ケーブルベヤ受け参考図 (PDF:54KB)
• ケーブルベヤ底面が支柱などの角に当たる場合、角ごとにケーブルベヤ受けを準備することをお勧めします。

　　　「架台例」　架台参考図（ストローク1200mm）(PDF:864KB)にある支柱を使用する場合

　　　・1支柱につき2つケーブルベヤ受けをご準備ください（上図、半円緑）。

　　　・それらは、支柱の4×M5通しねじ穴に倣い150mm幅で取付けてください。*1

ガイド

ガイドは、ケーブルベヤの支持、案内をします。

• ガイドは、ローラガイドをお勧めします。ローラガイド参考図 (PDF:102KB)
• ケーブルベヤを支えるガイドの高さは、75mmに揃えてください。
• ケーブルベヤの固定端より１つ目のリンク中心から、最も近いガイドまでの距離は88.5mm以下としてください。*2

スライドシュ

ストロークが8000mmを超える場合には、ケーブルベヤ同士の摺れによりケーブルベヤが極端に磨耗する可能性があります。下側のケーブルベヤのうち、摺れる範囲に、磨耗を低減するためのスライドシュを取付けてください。
