Y軸・Z軸のメカエンド変更

Y軸・Z軸の可動制限

Y軸・Z軸の可動制限はメカストッパボルトを準備、取付けることで制限できます。

軸内部の取付けタップにメカストッパボルトを取付けます。メカストッパボルト取付け方法を参照し、適切な可動範囲を設定してください。

メカストッパボルト取付け方法

1

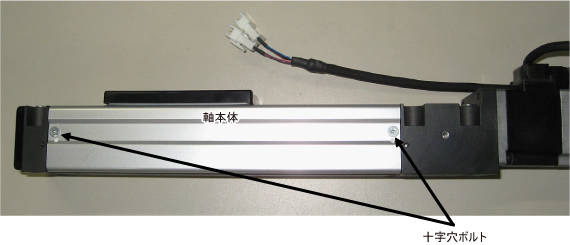

軸本体側面の十字穴ボルトを2箇所外します。

2

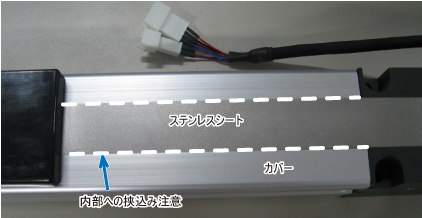

軸本体側面のカバーを外します。

3

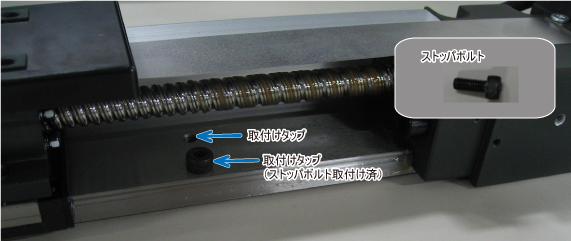

内部の取付けタップにメカストッパボルトを締付けます。

4

Step1～Step3の手順で、反対側のカバーも外し、ストッパボルトを合計2個取付けます。

以上でメカストッパボルトの取付けは終了です。
