ラックのピッチ調整

ラックを継ぐ際、そのまま端面どうしを密着させて組付けると継ぎ部の歯のピッチが小さくなり、トラブルの原因となります。

継ぎ部には合わせラックを使用し、歯のピッチを調整してください。

調整手順

下記の合わせラックを用いて調整します。

1

レール隙間は1mm以下であることを確認してください。

2

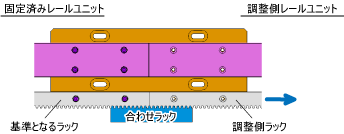

固定済みレールユニットのラックを基準とし、合わせラックにより調整側ラックとのピッチを調整します。

以上でラックのピッチ調整は終了です。

調整後は小型クランプなどで密着させ、レールユニットを連結プレートに固定します。固定の詳細は、「設置方法 (PDF:477KB) 」Step9を参照してください。
