接続確認
ネットワークの通信状態を確認します。

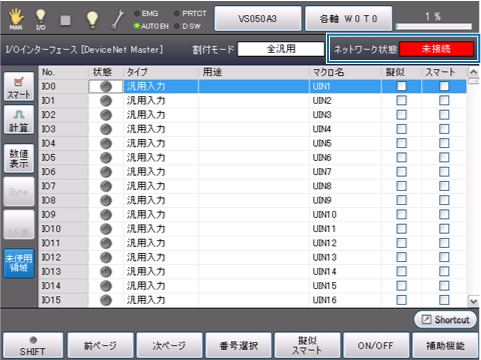

ネットワーク接続の確認
ティーチングペンダントの「I/Oの表示・操作
」画面、「ネットワーク状態」にて確認できます。
操作経路： 基本画面－[F4 I/O]
| ネットワーク状態 |
接続 |
通信確立状態
（スレーブ機器が複数存在する場合、1台以上の接続が確立） |
| 未接続 |
通信未確立状態 |

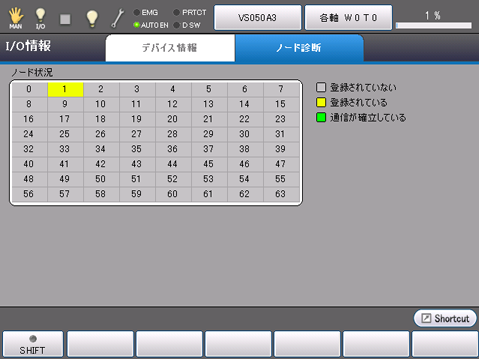

ノード接続の確認
ティーチングペンダントの「I/O情報の表示 」画面、「ノード診断」にて確認できます。
操作経路： 基本画面 - [F4 I/O] - [F6 補助機能] - [F1 I/O情報]
