ケーブルのクランプ方法

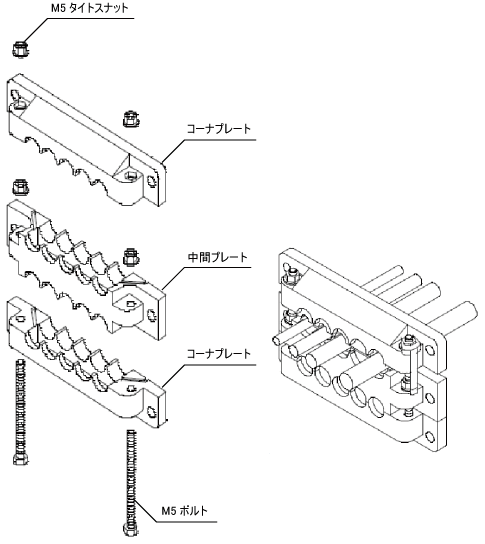

ケーブルマルチ引出板を使ったケーブルクランプの手順を以下に示します。

1

コーナプレート及び中間プレートの溝にパッキンを入れます。

• 付属パッキン


型式	適用ケーブル径	適用例
EMSP0	穴なし	使用しない箇所のカバー
EMSP4	φ4-φ6	通信ケーブル
EMSP6	φ6-φ8	ペンダントケーブル、Hand I/Oケーブル
EMSP8	φ8-φ10	Mini I/Oケーブル
EMSP10	φ10-φ12	増設用パラレルI/Oケーブル

• 付加軸用パッキンセット（別売）

型式	適用ケーブル径	適用例
EMSP8	φ8-φ10	付加軸エンコーダケーブル
EMSP12	φ12-φ14	付加軸モータケーブル

2

M5ボルトをコーナプレートの六角溝部に入れます。（ボルトの頭が溝部に沈むようにいれます。）

3

コーナプレートと中間プレートのパッキンのR部にケーブルを通し、上下から挟みます。

4

M5タイトスナットをM5ボルトに取付けます。

5

スパナでコーナプレートと中間プレートの隙間が見えなくなるまで締付けます。

6

中間プレートとコーナプレートのパッキンのR部にケーブルを通し、上下から挟みます。

7

M5タイトスナットをM5ボルトに取付けます。

8

スパナで中間プレートとコーナプレートの隙間が見えなくなるまで締付けます。

9

組立後、コントローラ保護ボックスの四角部の開口にケーブルを通し、正面からM6ねじで締付ます。
