コントローラの収納方法

コントローラをコントローラ保護ボックスに収納し配線を行う手順を以下に示します。

作業時は設備からの電源供給がない状態で行ってください。

ここではRC8標準仕様のコントローラを例にして説明します。

推奨トルク ： M3:0.6N･m、M4:1.5N･m、M5:3N･m

1

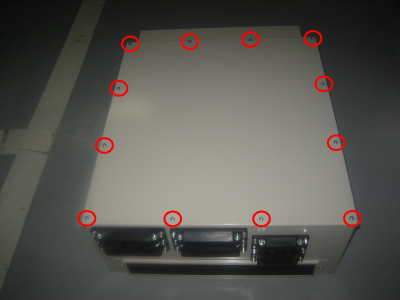

天板のM4ねじを12本外して天板を取ります。

2

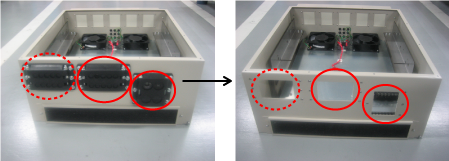

○部のケーブルマルチ引出板を2箇所取外します。

ケーブルマルチ引出板1個につき、取外すM5ねじは6箇所になります。

ケーブルを13本以上使用する場合は、破線部のケーブルマルチ引出板も取外します。

3

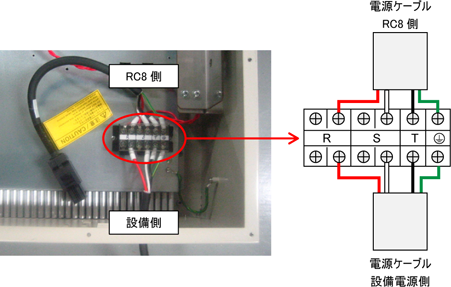

端子台カバーを外し、加工済の電源ケーブルを図の通り配線します。（M4ねじ）

加工については「電源ケーブルの加工」を参照してください。

配線後、端子台カバーを元のように取付けます。

4

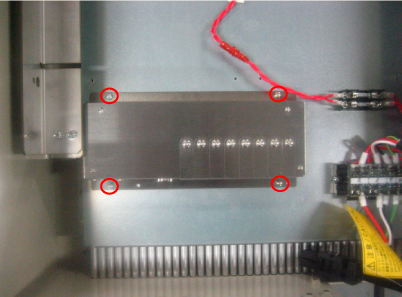

オプションでエンコーダハブをご使用の場合は、○部の4箇所のM4ねじを使用し、エンコーダハブを固定します。

5

図のようにRC8の左側面にレフトブラケット（小）、右側面にライトブラケット( コントローラ保護ボックスに取付いています)を取付け、コントローラに取付いている○部の6箇所のM4ねじを使用し固定します。

RC8左側面	RC8右側面

セーフティI/Oレスの場合は、下図のようにRC8の左側面にレフトブラケット（大）を取付けます。

RC8左側面

6

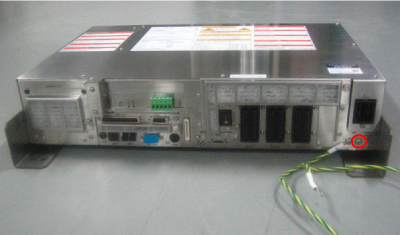

○部の接地部にFGハーネスを取付けます。

下図は標準仕様の場合です。

7

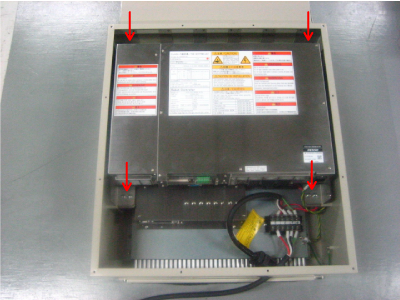

ブラケットの取付穴8箇所を、M5ねじで固定します。

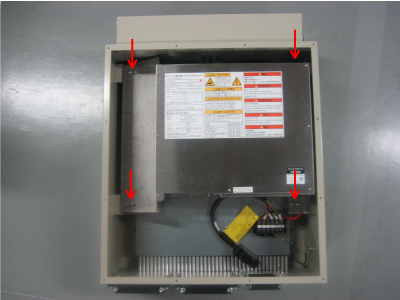

セーフティI/Oレスの場合は下図のようになります。

8

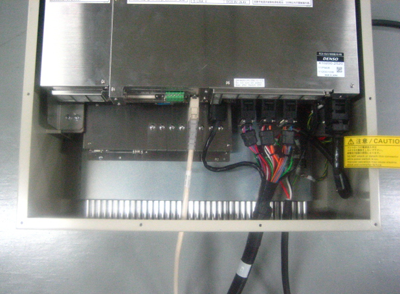

STEP2で取外したケーブルマルチ引出板の穴から各種ケーブルを通し、RC8に取付けます。

ケーブルマルチ引出板の取付けは、「ケーブルのクランプ方法」を参照してください。

9

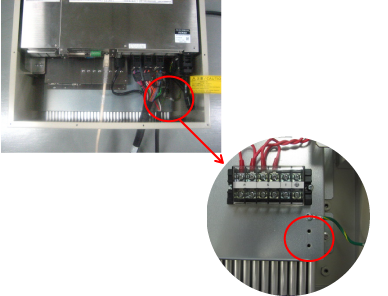

端子台の近くにある○部のM4ねじを2本取外し、STEP5で取付けたFGハーネスと本体間ケーブルのFGハーネスを、それぞれ別のねじで固定します。

10

STEP1で取外したM4ねじを12本使用し、元のように天板を取付けます。
