VS-6577型 3軸メカストッパ製作図面例

お客様に準備していただく3軸メカエンド変更のために必要な準備品を下図に示します。

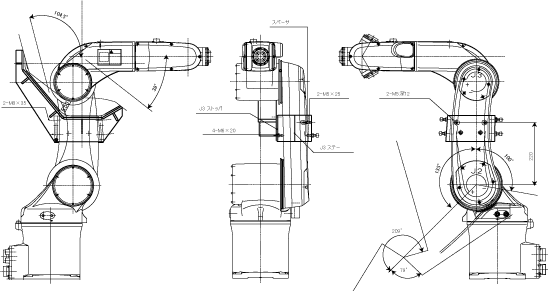

取付図

図が見えにくい場合はこちらをご覧ください。(PDF:239KB)

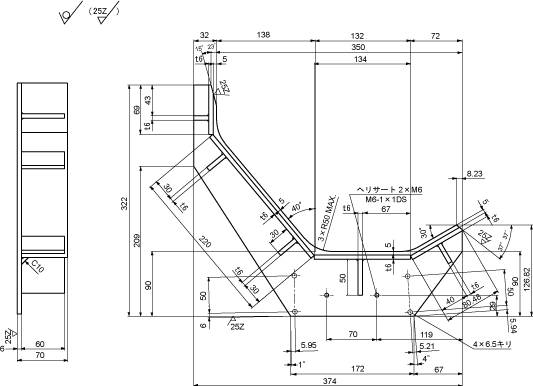

ストッパの参考図

材質：A5083P-H32

注：接合部は溶接構造

ステーの参考図

材質：A2017BE-T4

スペーサの参考図

材質：S45C
