I/O割付モードの確認方法

現在設定されている割付モードはティーチングペンダント 又は WINCAPSIIIの I/O画面 にて確認できます。I/O割付モードにより、外部機器（PLC等）からの起動方法が変わりますので設定状態は事前に確認しておく必要があります。

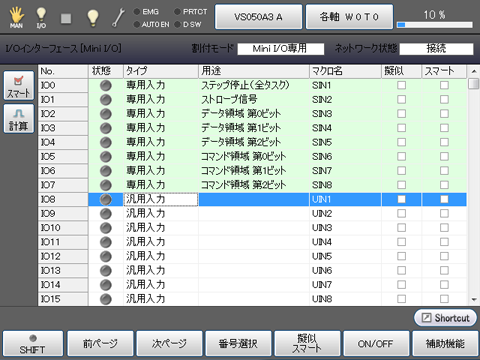

ティーチングペンダントで確認する方法

操作経路：基本画面　-　[F4: I/O]

WINCAPSIIIで確認する方法

1

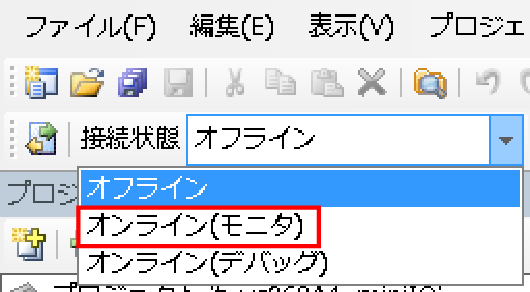

プロジェクトを開き、接続状態を[オンライン(モニタ)]にします。

2

[表示(V)] - [I/O] を選択し、[I/O]ウィンドウを表示させます。

3

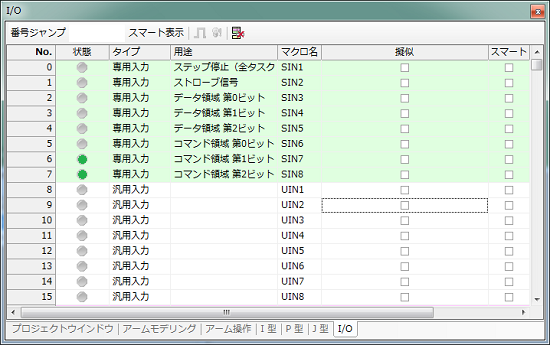

モニタしたいI/Oまでスクロールし、I/Oの状態を確認します。

[状態]欄が緑丸の場合がONです。（下記の例ではNo.6とNo.7がONです。）
