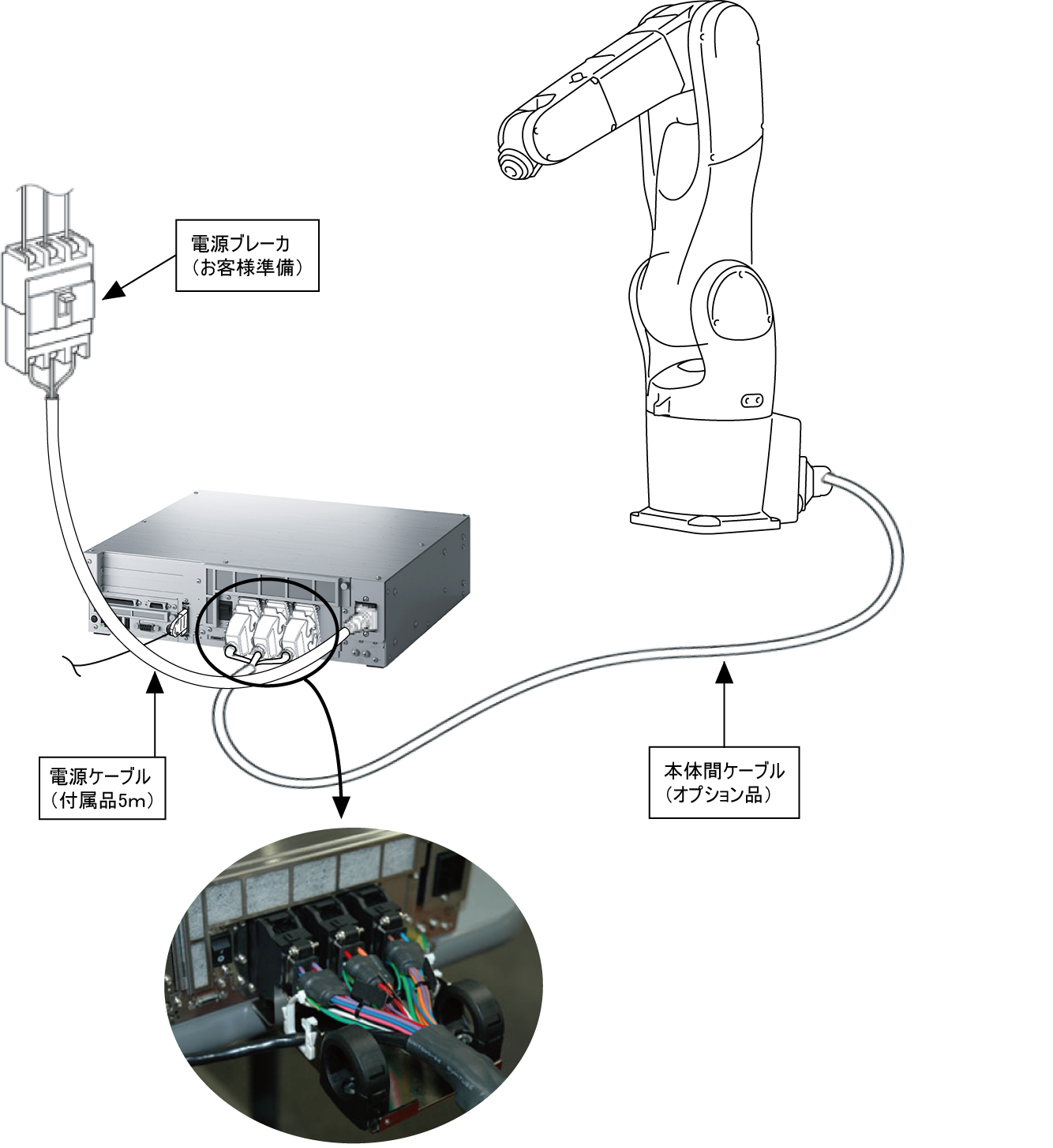

電源・本体間ケーブルの接続

コントローラへの供給電源は付属品の電源ケーブル(5m仕様)をご使用ください。ロボット本体とコントローラ間は、オプション品の本体間ケーブル(2m、4m、6m、12m、20mから選択)で接続してください。

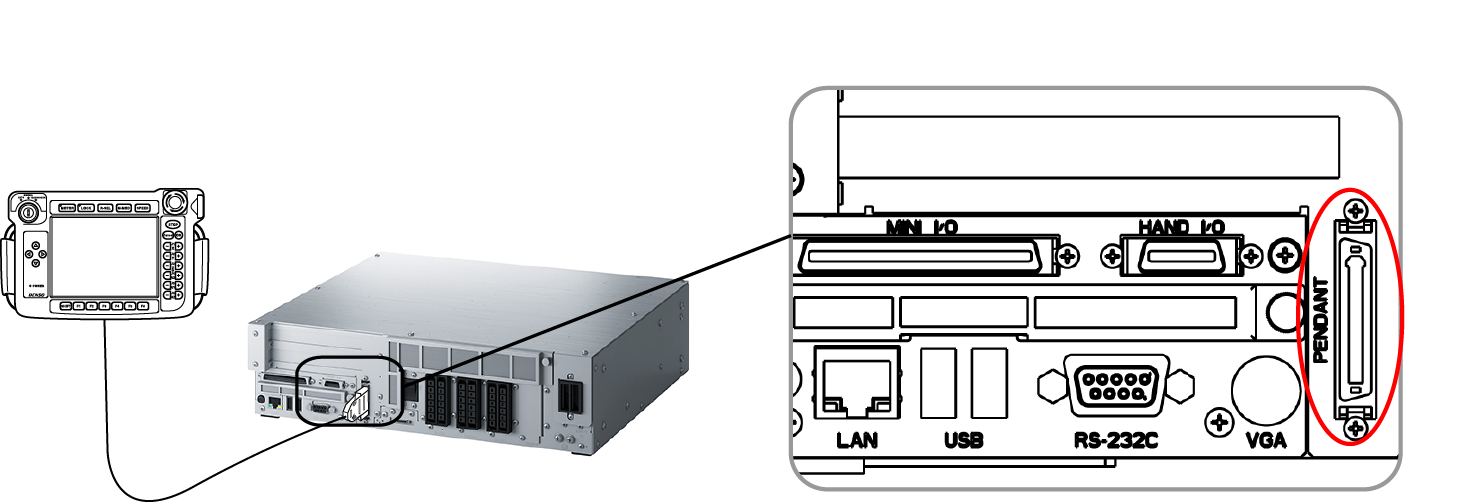

ペンダントケーブルをコントローラへ接続するときの注意

• ケーブルを接続する際は、ロボットコントローラの電源を落とした状態で行ってください。
  ロボットコントローラの電源を落とさずにケーブルを接続すると、ティーチングペンダントおよびロボットコントローラが故障する可能性があります。
• ケーブル接続後は、コネクタ部の上下または左右方向に外力を加えないでください。コネクタ破損による通信異常の原因になります。
• ケーブルを取外すときは、切断処理を行った後、コネクタのロックを外して、コネクタをこじらずにまっすぐ引抜いてください。切断処理は「ペンダント・操作盤の設定メニューの表示」を参照してください。
