ロボットコントローラの接続

コントローラとロボットは本体間ケーブルで接続します。

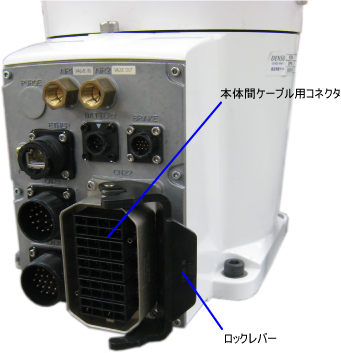

ロボット側の接続

1

本体間ケーブルのコネクタとロボットのコネクタの左右の向きを合わせます。本体間ケーブルコネクタ表面に文字があるほうをロックレバー側にします。

2

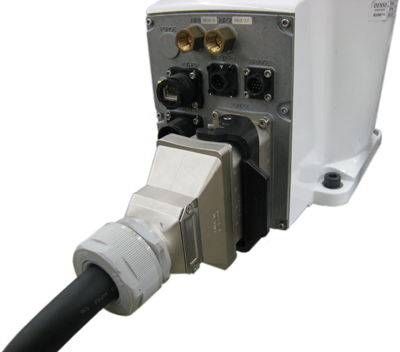

本体間ケーブルのコネクタをロボットのコネクタにまっすぐ挿入し、ロックレバーを動かしてロックします。

コントローラ側の接続

RC8シリーズロボットコントローラ説明書の「ロボットの接続」を参照してください。
