慣性モーメント計算式
|
1. 円柱（1） （回転軸＝中心軸）
|
4. 球 （回転軸＝中心軸）
|
|
2. 円柱（2） （回転軸が重心を通る）
|
5. 重心位置が回転軸上にない
|
|
3. 直方体 （回転軸が重心を通る）
|
I : 慣性モーメント 〔kgm2〕 m : 質量 〔kg〕 r : 半径 〔m〕 a､b､c､L : 長さ 〔m〕 |

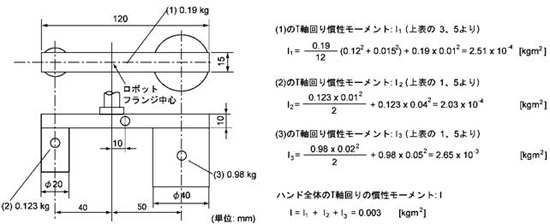

ハンドのＴ軸回り慣性モーメント計算例
計算例 複雑な形状の慣性モーメントを計算する場合は、できる限り簡単な部分に分割して計算します。
下図に示すような3部品（(1)、(2)、(3)）に分割して計算します。
|
|
