第4軸へのCALSET治具の取付け

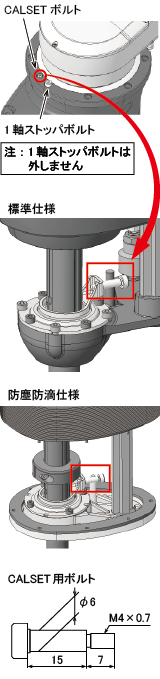

4軸のCALSETを行なう場合は下図に示すキャルセットボルトが必要となります。本体に組み込まれておりますので、取外して、図に示す位置に組付けてください。CALSET完了後は4軸CALSETボルトは取外し元の位置に組付けて保管してください。

T軸（4軸）CALSET時の注意

1. 本体に装着されている、CALSETボルトを取外し、4軸シャフトに取付けて, T軸のメカストッパとします。


   CALSET終了後は、必ずCALSETボルトを取外してください。

2. シャフト上端のストッパを手で持って、CALSET位置まで手で軽く押し当ててください。
   （参考値押し当てトルク：0.5Nm以下）


   Ｔ軸に過大なトルクで押し当てると位置ズレする場合があります。

3. 防塵防滴タイプ（HM-W）の場合は、下側ジャバラを取外してCALSETを行なってください。
