慣性モーメント計算式

ハンド・ツールのT軸回り慣性モーメントを求めるときには、以下の慣性モーメント計算式を参考にしてください。

1. 円柱(1)

4. 球

2. 円柱(2)

（回転軸が重心を通る）

5. 重心位置が回転軸上にない

3. 直方体

I : 慣性モーメント〔kgm²〕

m : 質量〔kg〕

r : 半径〔m〕

a､b､c､L : 長さ〔m〕

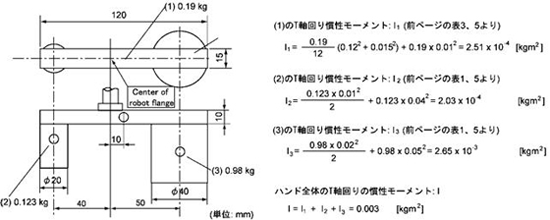

計算例

複雑な形状の慣性モーメントを計算する場合は、できる限り簡単な部分に分割して計算します。

下図に示すような3部品（(1)、(2)、(3)）に分割して計算します。
