ケーブルのクランプ方法

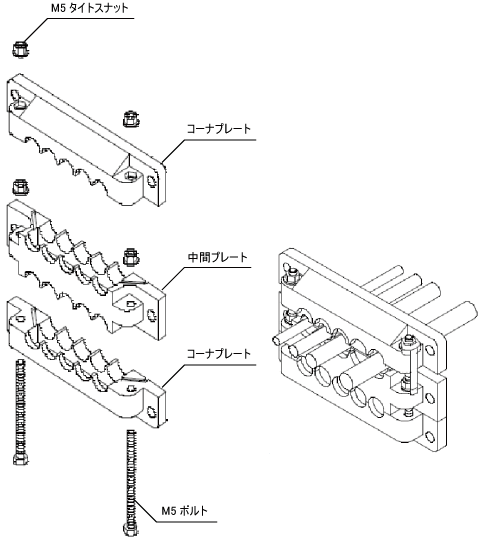

マルチ引出板を使ったケーブルクランプの手順を以下に示します。

1

コーナプレート及び中間プレートの溝にパッキンを入れます。

• 付属パッキン


• 付加軸用パッキンセット (別売)

2

M5ボルトをコーナプレートの六角溝部に入れます。(ボルトの頭が溝部に沈むようにいれます。)

3

コーナプレートと中間プレートのパッキンのR部にケーブルを通し、上下から挟みます。

4

M5タイトスナットをM5ボルトに取付けます。

5

スパナでコーナプレートと中間プレートの隙間が見えなくなるまで締付けます。

6

中間プレートとコーナプレートのパッキンのR部にケーブルを通し、上下から挟みます。

7

M5タイトスナットをM5ボルトに取付けます。

8

スパナで中間プレートとコーナプレートの隙間が見えなくなるまで締付けます。

9

組立後、コントローラ保護ボックスLightの四角部の開口にケーブルを通し、正面からM6ビスにシールワッシャーを通して締付ます。
