I/O設定

ワークの検出を行なうセンサが接続されているI/Oポート番号と、信号の種類を設定します。

設定手順

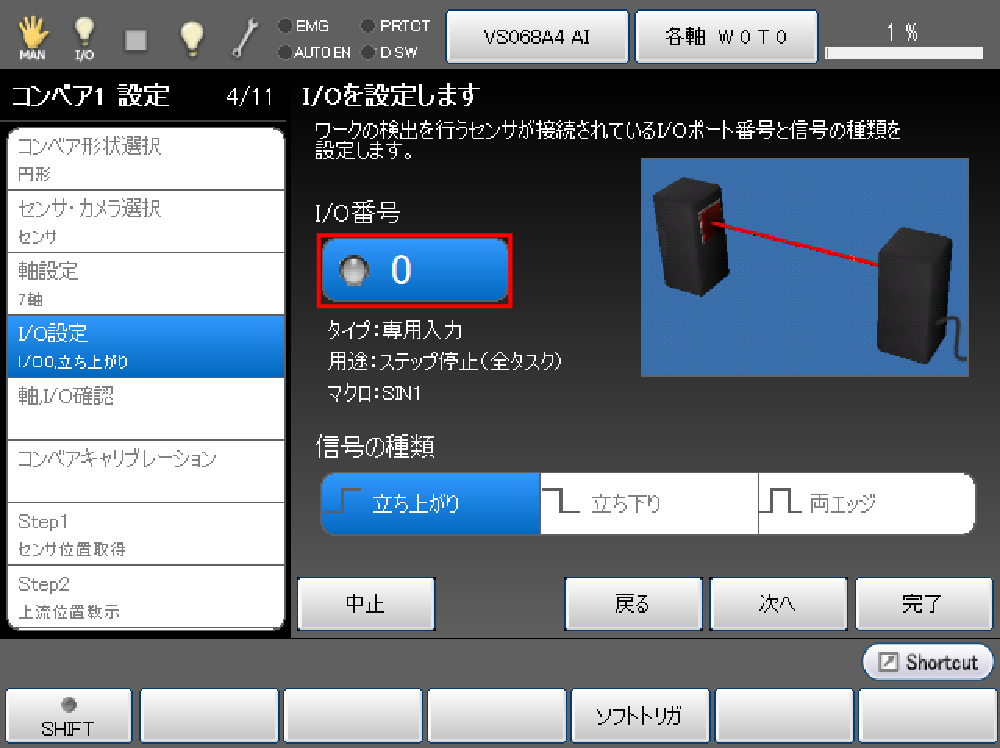

1 番号選択画面表示

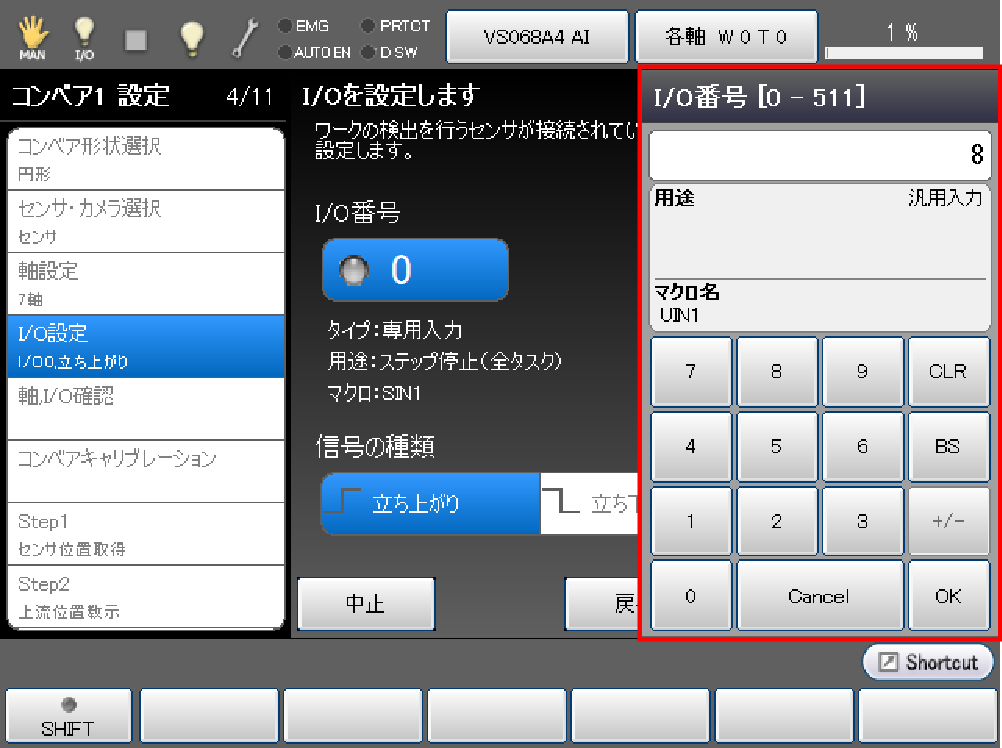

[I/O番号]を押します。

「I/O番号入力」画面が表示されます。

2 番号設定

使用するI/O番号を入力し、[OK]を押します。

使用可能なI/O番号は以下の通りです。

汎用入力	No.8～15
ハンド入力	No.48～55

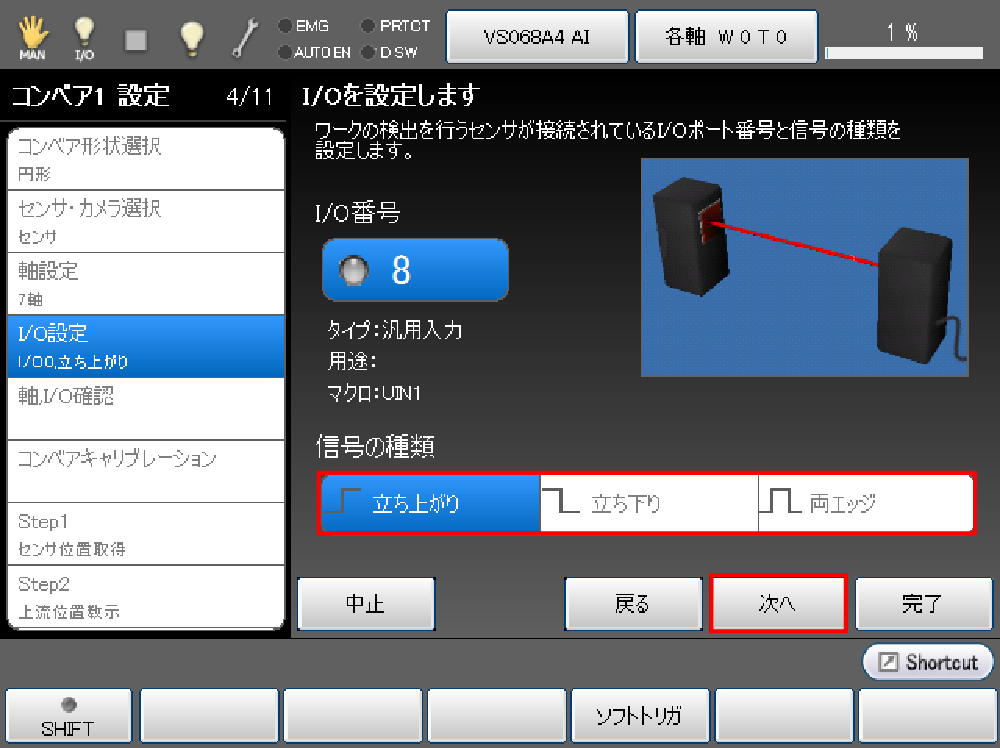

3 信号の種類を設定

「信号の種類」を選択し、[次へ]を押します。
信号の種類が選択されます。

各信号の詳細については、以下の表を参照ください。

立ち上がり	OFF→ONに信号が切り替わる時、検出します。
立ち下り	ON→OFFに信号が切り替わる時、検出します。
両エッジ	OFF→ON、ON→OFFに信号が切り替わる時、共に検出します。

「ハードウェアの接続確認」へ続きます。
