配線上の注意

• 外部I/O機器配線用の電線サイズは下記を参考にしてください。


  0.5～1.3mm²　AWG20～16

• 入力端子には規定の電圧(24V±10%)を正しく印加してください。定格以上の電源を接続すると規定の機能が発揮されず、安全機能の低下、製品自体の破損、焼損の原因になります。
• I/O信号用ケーブルは高圧線、動力線から離して配線してください。
• 24V側接地で使用しないでください。
• ケーブルを無理に曲げたり引っ張ったりしないでください。断線する恐れがあります。
• 電源供給は必ず同系統としてください。
• 配線を行う際は、必ず電源を切った状態で行ってください。
• 配線を誤った場合、安全機能が損なわれます。配線はすべて正しく行い、稼動前に動作確認してください。

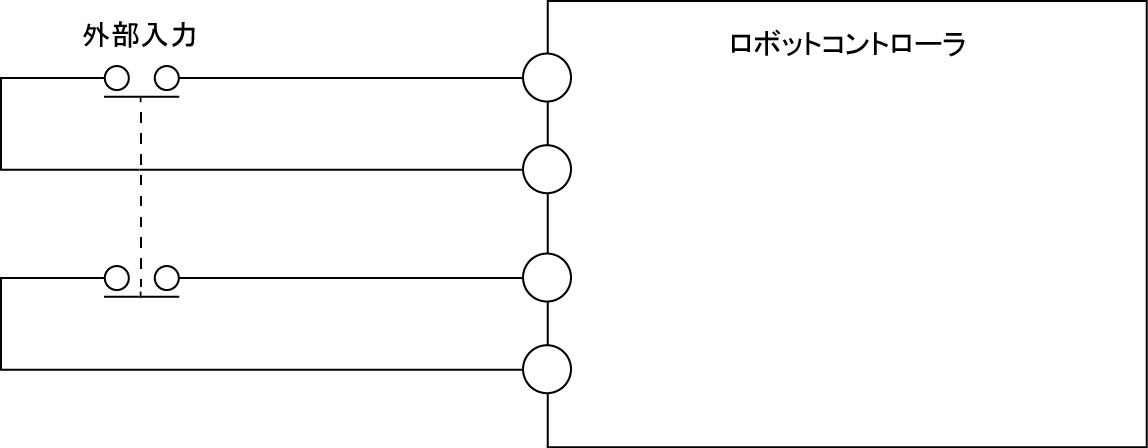

• 1系統と2系統の両方を使用して安全システムを構成してください。片方の系統だけで安全システムを構成した場合、安全機能が損なわれます。
• 安全入力は2重化され、同じ動作をする必要があります。

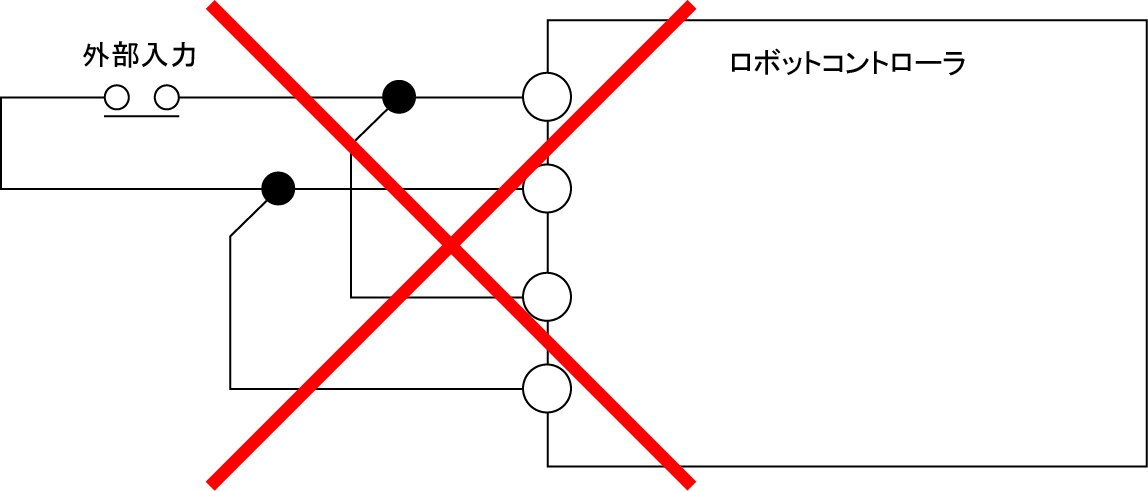

  下図のような接続はできませんので、注意してください。


電源装置の選択について

I/Oの電源供給を外部から行う場合は、DC電源装置を使用します。

DC電源装置は下記の項目を満たすようにしてください。

• 1次回路-2次回路間が2重絶縁または強化絶縁
• UL508で定義されるクラス2 回路または制限電圧電流回路の出力特性要求を満たす
• 出力保持時間が20ms以上
• IEC/EN60950-1, EN50178の要求を満足するSELV電源
