6ヶ月点検

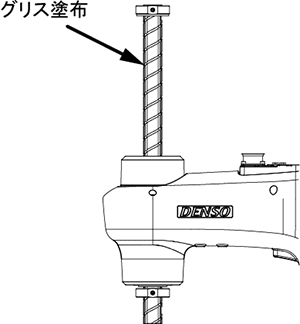

下図のようにZ軸シャフト全体にグリスを塗布してください。
| No. | グリスの補給箇所 | グリス品番 | 補給量 | 備 考 |
|---|---|---|---|---|
| 1 | Z軸シャフト | 410971-036* | 1～2g | Z軸シャフト全体に塗布する。 |
| 2 | 410971-040* | 1～2g | Z軸シャフト全体に塗布する。 (H1グリスタイプ専用) |
|
|
|
||||
- 数回シャフトを動かし、上下端に溜まったグリスを拭取ってください。
- ジャバラタイプ、防塵・防滴タイプ、クリーンタイプ、H1グリスタイプのグリス補給時には、床置き、天吊りで作業方法が異なります。

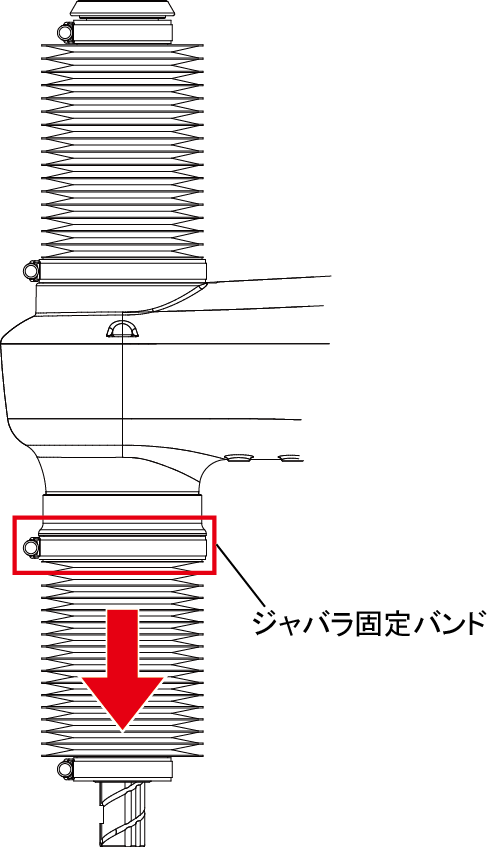

床置き ジャバラ固定バンドを外し、下側ジャバラを押し下げる必要があります。

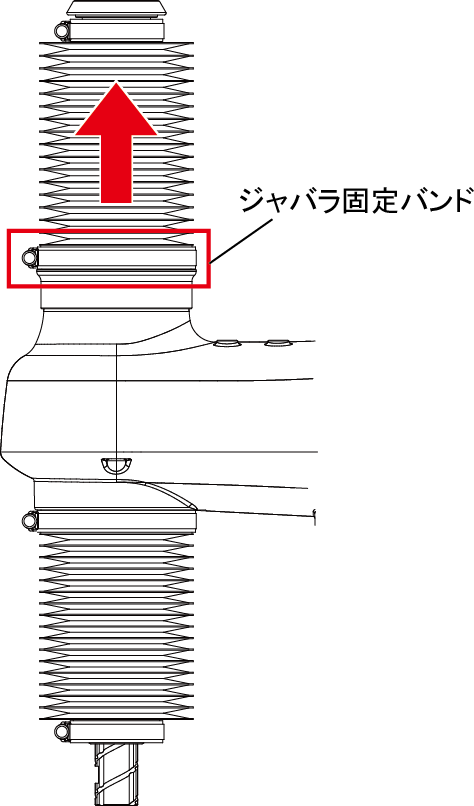

天吊り ジャバラ固定バンドを外し、上側ジャバラを押し上げる必要があります。
