べース座標系との動作の違い
ロボットを手動操作するとき、動作モードに「TOOL0」を選ぶと、メカニカルインタフェース座標系で動作します。「X-Y」モードを選ぶと、ベース座標系で動作します。
手動モードでの［X］、［Y］、［Z］キー操作
下図は、［X］、［Y］、［Z］キー操作による、2つの座標系での動作の違いを示します。
| X-Yモード（ベース座標系） | TOOLモード（メカニカルインタフェース座標系） | ||
|---|---|---|---|

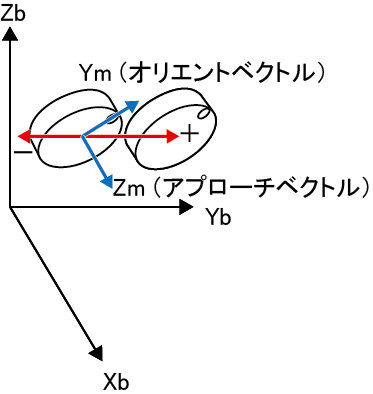

| X± |  |
X± |  |

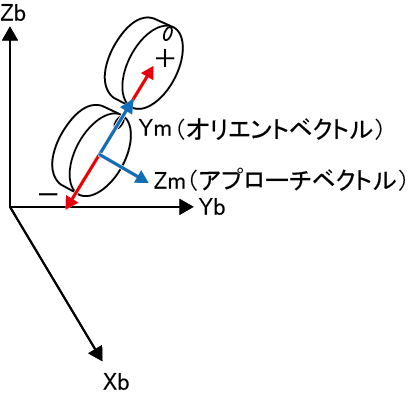

| Y± |  |
Y± |  |

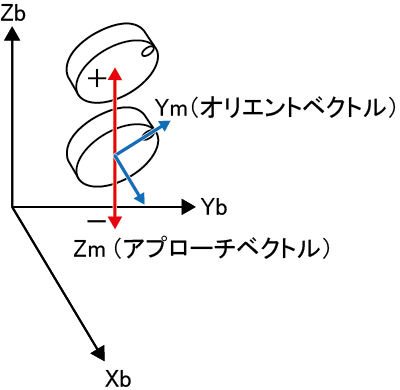

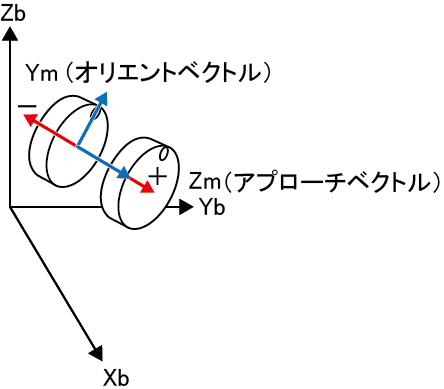

| Z± |  |

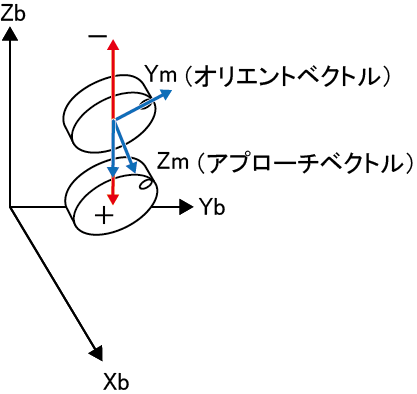

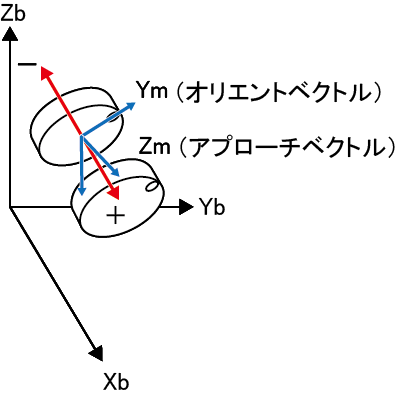

Z± |  |
手動モードでの［RX］、［RY］、［RZ］キー操作
下図は、［RX］、［RY］、［RZ］キー操作による、2つの座標系での動作の違いを示します。
| X-Yモード（ベース座標系） | TOOLモード（メカニカルインタフェース座標系） | ||
|---|---|---|---|

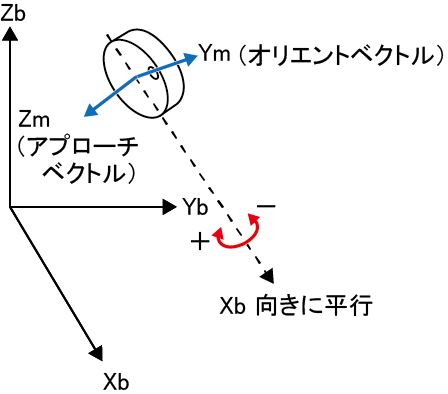

| RX± |  |

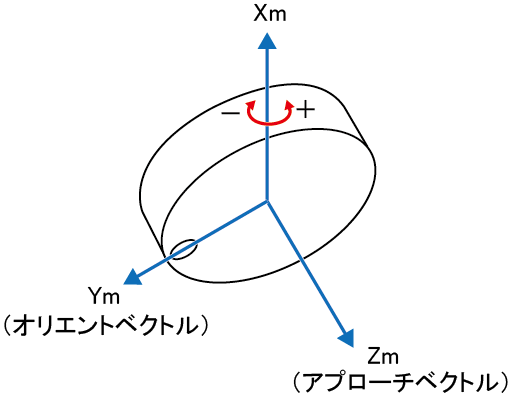

RX± |  |

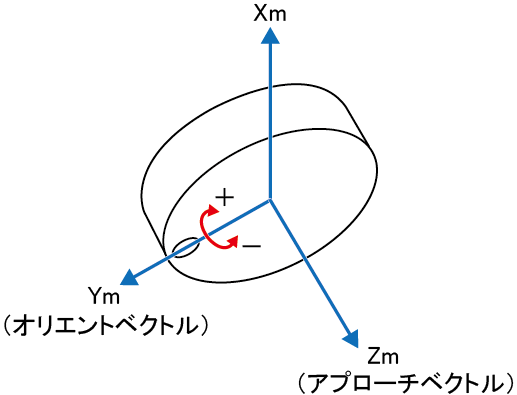

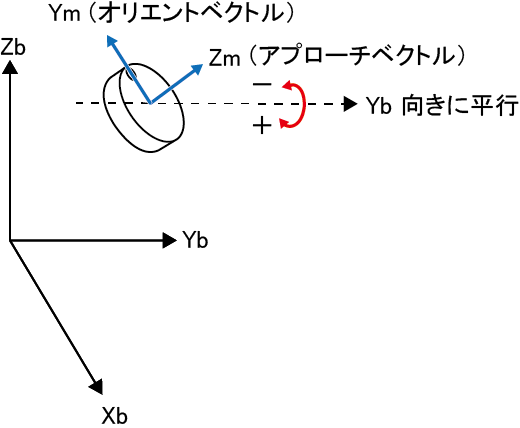

| RY± |  |
RY± |  |

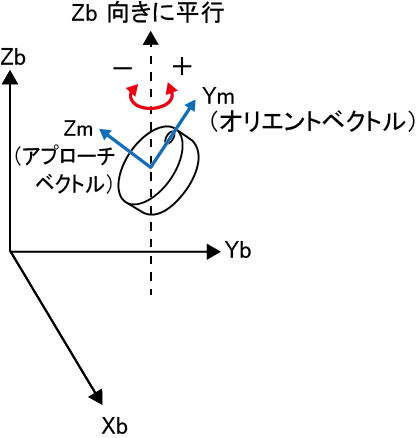

| RZ± |  |
RZ± |  |

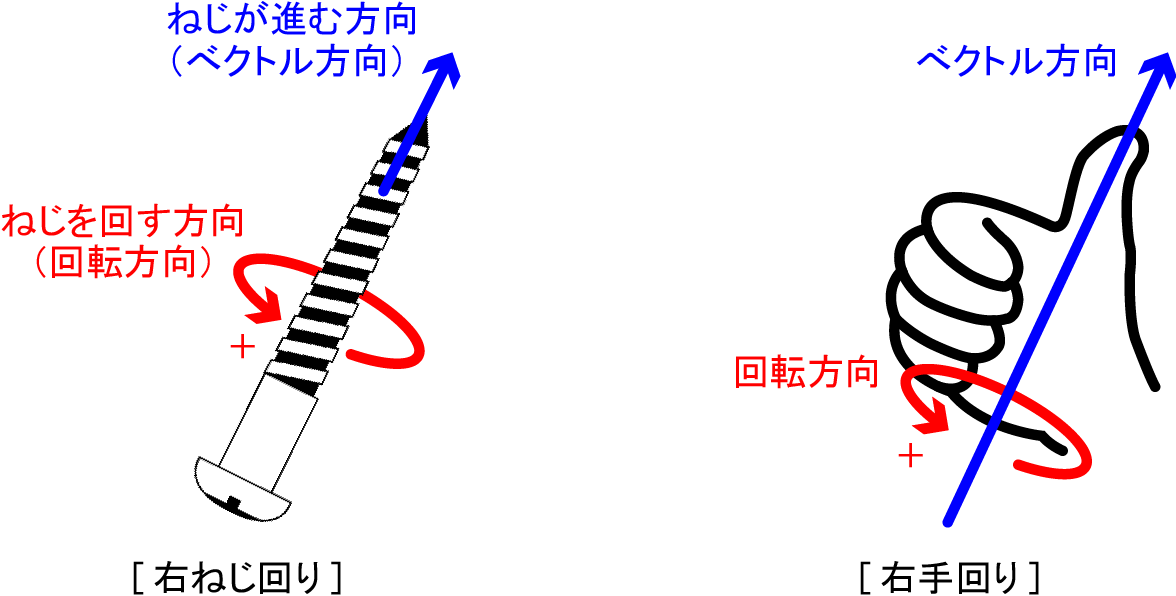

＋－符号はベクトル方向に対して「右ねじ回り」が＋です。
「右ねじ回り」とは、板にねじを差す場合、右回りに回すとねじが進んでいく原理をもとにしています。ここでは、ねじを差す方向がベクトル方向で、ねじを右回りに回す方向が回転方向になります。
また、「右ねじ回り」は「右手回り」と言い換えることができます。「右手回り」とは、右手を握り親指を立てます。親指が向いている方向がベクトル方向で、残りの指の方向が回転方向になります。
