各部の機能とボードの設定
I/O用電源の設定
パラレルI/Oボードは、I/O用電源(+24V DC)を外部電源にするか内部電源にするかの設定ができます。工場出荷時は、外部電源設定になっています。
I/O用電源の設定方法
| I/O用電源の設定 | JP1、JP2設定 | 設定方法 |
|---|---|---|
| 外部電源 |
JP1, JP2(オープン) |
工場出荷時の状態（JP1,JP2ともオープン）で、ご使用ください。 |
| 内部電源 |
JP1, JP2(ショート) |
ショートソケットで、「JP１の1-2」および「JP2の1-2」をショートします。 |
|
注意：設定は必ずコントローラの電源がOFFの状態で行なってください。 |
||

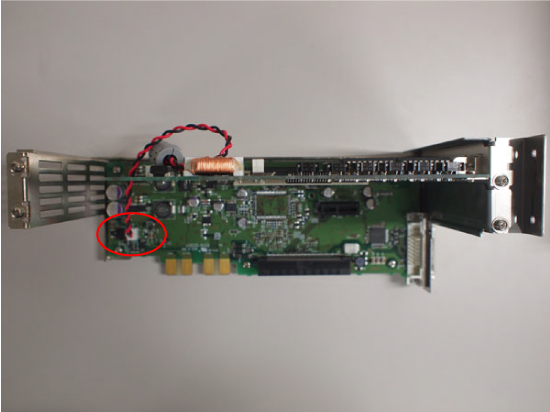

パラレルI/Oボード後付増設の場合の内部電源供給ケーブルのつなぎ方
パラレルI/OボードのI/O電源切替用ハーネスのCN2に接続されているコネクタを外して、コントローラ本体の24Vコネクタ(CNP101)に接続してください。
ヒューズ
F1からF6のヒューズの詳細を下表に示します。
| 名称 | 容量 | 型式 (メーカ) | 機能 | ヒューズ断の要因 |
|---|---|---|---|---|
| F1 | 1.3A | LM13 (大東通信) |
内部電源用 |
内部電源使用時に、出力ポートの短絡、電源の短絡等 |
| F2 | 1.3A | LM13 (大東通信) | ||
| F3 | 4A | LM40 (大東通信) | 24Ｖ電源用 | 電源過電圧印加、電源逆接、出力ポートの短絡等 |
| F4 | 1.3A | LM13 (大東通信) | 信号出力用 (I/Oポート3840～3855） |
出力ポート（I/Oポート3840～3855）の短絡 IC1、IC2トランジスタが短絡故障時等 |
| F5 | 1.3A | LM13 (大東通信) | 信号出力用 (I/Oポート3856～3871） |
出力ポート（I/Oポート3856～3871）の短絡 IC3、IC4トランジスタが短絡故障時等 |
| F6 | 1.3A | LM13 (大東通信) | 信号出力用 (I/Oポート3872～3887） |
出力ポート（I/Oポート3872～3887）の短絡 IC5、IC6トランジスタが短絡故障時等 |
