パラレルI/Oボード各部の名称

パラレルI/Oボード各部の名称を下図に示します。

NPNタイプには、F3ヒューズは実装されていません。

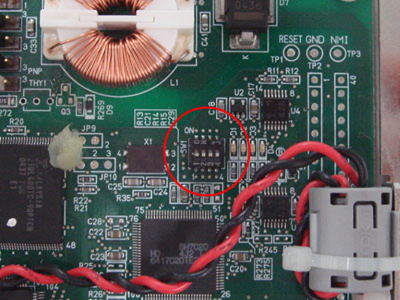

ボードの順序設定

ボード上のSW1の1番ポートを設定してください。

順序 SW1-1 備考
1枚目 OFF 1枚だけ装着の場合もこの設定にしてください。
2枚目 ON
