LANの接続

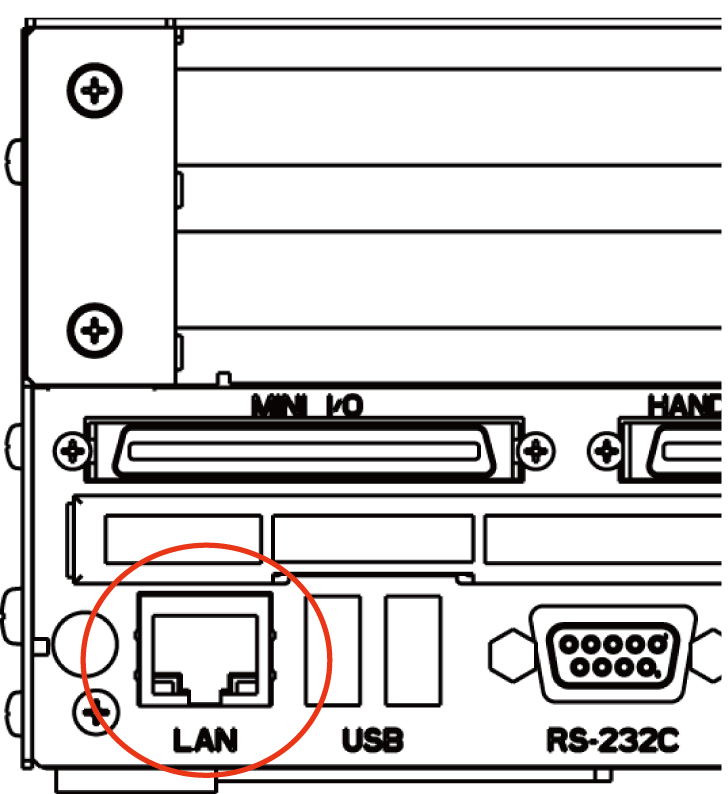

LANケーブルをLANコネクタに接続します。

LANケーブルは、長さが30ｍ未満でシールドされたものをご使用ください。

LANポートを使用して通信を行う場合は、ティーチングペンダントで通信設定を行います。詳細は、ティーチングペンダント操作ガイドの「通信設定画面の表示・変更」を参照してください。

コントローラのUSB,Ethernet,RS-232Cコネクタに市販の機器を接続される場合、ご使用環境によってはフェライトコア追加などのノイズ対策が必要な場合があります。
お客様にて十分な動作確認をお願いします。
なお、市販機器との接続は、弊社にて動作保証・保守をしておりません。

HSR、HSA1シリーズのロボットの場合

HSR、HSA1シリーズのロボット(UL仕様除く)で、本体間ケーブル長が12m以上をご使用の場合は、本体間ケーブルに同梱されているフェライトコアを、LANケーブルに2ターンさせてください。
