エア配管、信号配線

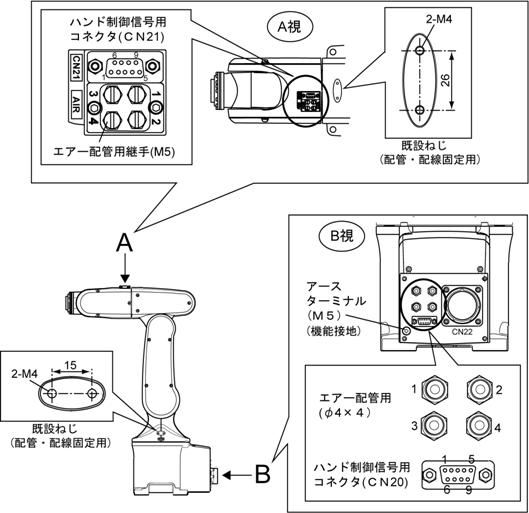

エアチャック用エア配管4本(φ4)および信号用配線9本を本体内に備えています。
保守・点検のためにロボットのカバーを脱着することがあります。配線・配管固定用のステーはカバー脱着の支障にならないように設置してください。
注1：CN21のピン番号1～9とCN20のピン番号1～9は同じピン番号間が接続されています。許容電流は1ラインあたり1Aです。 注2：CN20、CN21には付属のコネクタセットをお使いください。 |
コネクタ セット品番 |
品 番 |
型式と品名 | 外観図 | |
|---|---|---|---|---|
410889-011* |
CN20用 |
410877-057* | 17JE-13090-02 (D1) （第一電子工業製 ソケットコネクタ） |  |
| 410877-058* | 17JE-09H1-1B （第一電子工業製 ストレートフード） |  |
||
CN21用 |
410877-056* | 17JE-23090-02 (D1) （第一電子工業製 ピンコネクタ） |  |
|
| 410877-058* | 17JE-09H1-1B （第一電子工業製 ストレートフード） |  |
||
