2軸メカエンドの変更例

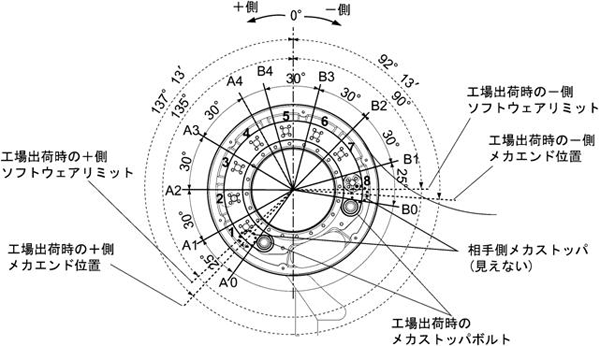

2軸メカエンド変更の説明図 |
||
メカストッパ装着位置 |
メカエンド位置 |
|
---|---|---|
正方向 | 負方向 | |
装着無し |
A0 (工場出荷時メカエンド位置:+137°13′) (工場出荷時ソフトウェアリミット:+135°) |
B0 (工場出荷時メカエンド位置:-92°13′) (工場出荷時ソフトウェアリミット:-90°) |
1 | A1(A0より25°内側) | - |
2 | A2(A0より55°内側) | - |
3 | A3(A0より85°内側) | - |
4 | A4(A0より115°内側) | - |
5 | - | B4(B0より115°内側) |
6 | - | B3(B0より85°内側) |
7 | - | B2(B0より55°内側) |
8 | - | B1(B0より25°内側) |
注:ソフトウェアリミットは新設メカストッパの2~3°内側に設定が必要
