第2軸、第3軸メカストッパの参考図

第2軸・第3軸のメカエンドを変更用メカストッパの参考図を下図に示します。

2軸メカストッパ 3軸メカストッパ

外観

外観

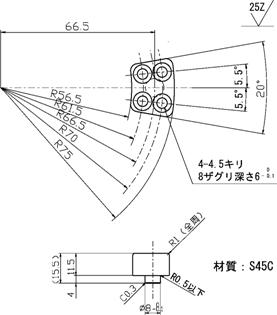

製作参考図

製作参考図

取付用ボルト：六角穴付きボルト 4本

ボルト規格：

(JIS B1176)M4×10 SCM435 (JIS G4105)HRC34～44

取付用ボルト：六角穴付きボルト　4本

ボルト規格：

(JIS B1176)M4×10 SCM435 (JIS G4105)HRC34～44
