ロボットの設置手順

1

設置台はロボット本体の外形寸法にしたがって、本体固定用ボルト穴4箇所、基準穴2箇所(ダイヤピン用穴φ4H7深6以上、めねじ付位置決めピン用穴φ6H7深15)およびケーブルスペースなどが確保されているかを確認します。VS-***シリーズロボットの図面」を参照してください。

2

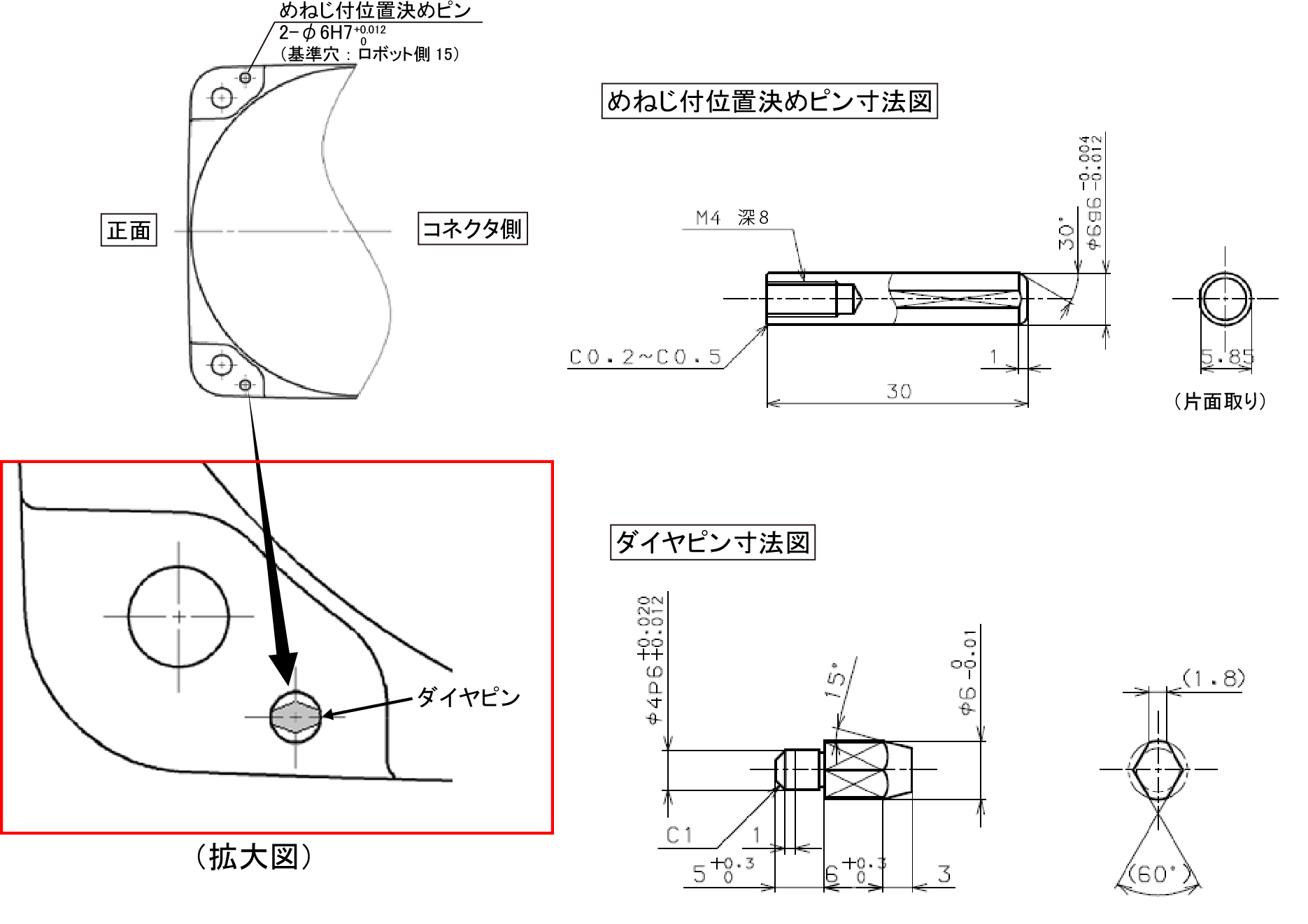

ダイヤピンをダイヤピン用穴φ4H7に打ち込みます。このとき、ダイヤピンが上図（拡大図）のような方向になるように打ち込んでください。

3

めねじ付位置決めピンをφ6H7に打ち込みます。

4

ロボットを固定位置に置きます。

5

本体固定ボルト4本と平座金でロボットを固定します。
