通信ケーブルフランジ仕様-Aについて

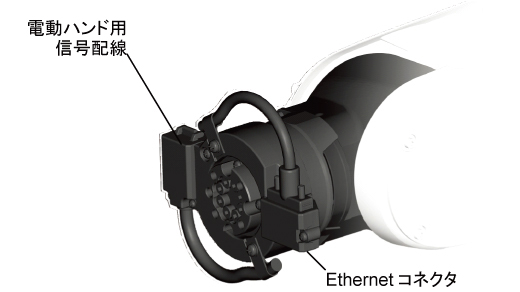

フランジ部に信号配線及びEthernet(1000BASE-T)のコネクタが装備されます。ロボットベース側のコネクタパネルにはそれらに接続されているCN24のコネクタとEthernetコネクタが装備されます。

フェライトコアの取付け

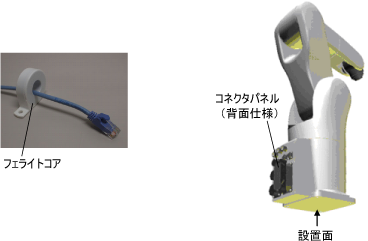

コネクタパネルに接続するEthernetケーブルには、フェライトコアが同梱されています。ノイズ環境が悪い場合やCE適合が必要な場合に取付けてください。

Ethernetケーブルを接続するときは、コネクタパネルにできるだけ近い位置にフェライトコアを取付け、付属の結束バンドで固定してください。コネクタパネル底面仕様では、設置面にコネクタパネルが配置されています。
