CN20コネクタの組み付け手順 (参考)

1

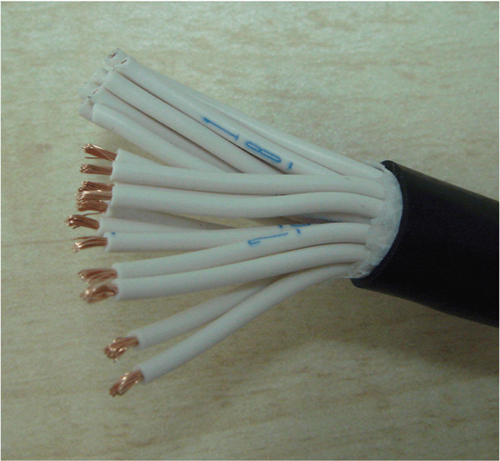

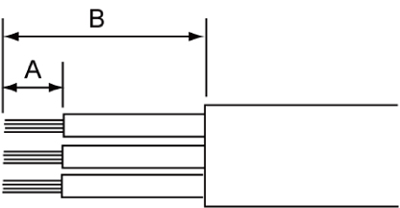

お客様手配のケーブルの端末処理をします。A,Bの寸法、ケーブルの線径は各コネクタメーカの仕様に従ってください。

2

ケーブルの心線、コネクタのコンタクトに予備ハンダを施します。

3

ケーブルに防滴用の熱収縮チューブ（接着剤付、お客様手配）とゴムブーツを通します。

4

コネクタのコンタクトにケーブルの心線をハンダ付けして結線します。

5

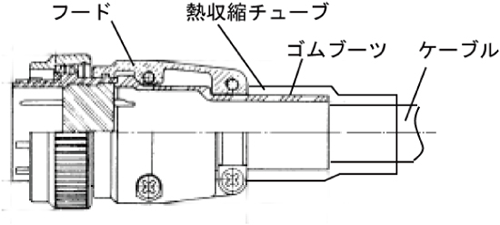

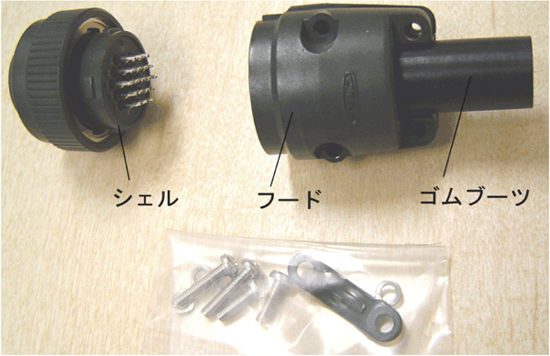

ゴムブーツをシェルに押し当てフードを組付けます。ゴムブーツの上に熱収縮チューブをかぶせ、熱収縮させます。
