VISSECT

VISSECT 　（ステートメント）

画面に扇を描画します。

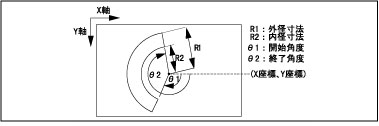

VISSECT <X座標>，<Y座標>，<外径>，<内径>，<開始角度>，<終了角度>

<X座標>

扇を描画するX座標を指定します。

<Y座標>

扇を描画するY座標を指定します。

<外径>

描画する扇の外径を指定します。

<内径>

描画する扇の内径を指定します。

<開始角度>

描画する扇の開始角度を指定します。

<終了角度>

描画する扇の終了角度を指定します。

指定する数値のチェックはしていません。描画の範囲を超えてもエラーにはなりません。
対象画面はVISSCREENで設定された画面になります。
描画の輝度値はVISBRIGHTで指定した輝度になります。
本命令はロボットコントローラではμVisionボード（オプション）が必要です。

VISSCREEN、VISBRIGHT

VISPLNOUT 0	'格納メモリ0番(処理画面)を表示します。
VISSCREEN 0,0,1	'処理画面0番に即時描画します。
VISCLS 0	'画面のクリア
VISBRIGHT 255	'描画する輝度値の設定
VISSECT 255,255,100,50,100,260	'扇を描画します。
