AOIライブラリファイルのインポート

1

弊社提供のライブラリファイルを任意の場所に解凍します。

2

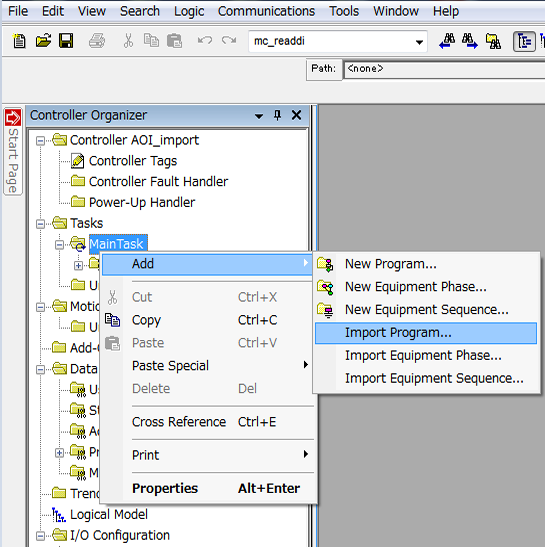

"Studio 5000" を起動し、ツール左側の「Controller Organizer」タブの「MainTask」を右クリックします。

3

[Add] - [Import Program...]をクリックします。

4

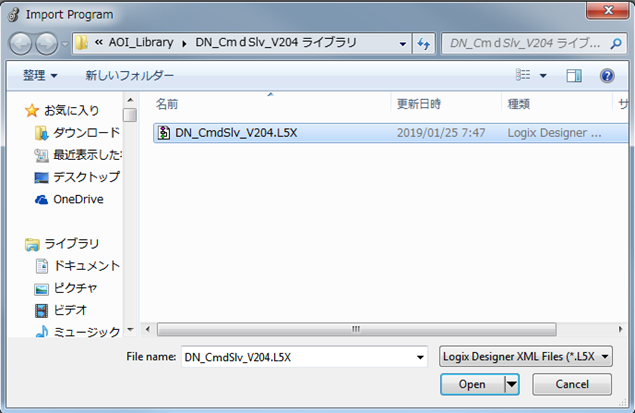

解凍したライブラリファイルを開きます。

ライブラリを選択し、[Open]をクリックします。

5

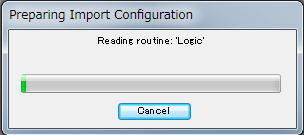

「Preparing Import Configuration」が表示されます。

6

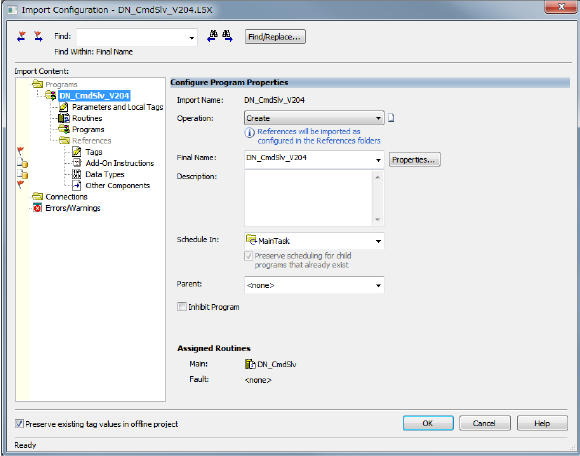

「Import Configuraton」を表示します。

7

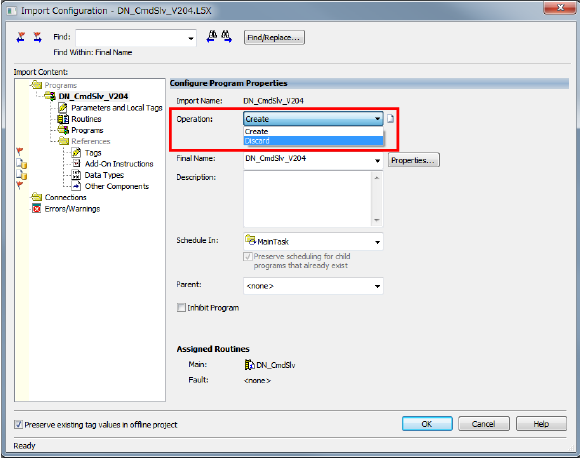

「Operation」で「Discard」を選択し、[OK]をクリックします。

8

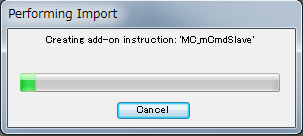

インポートが開始されます。

9

インポートが完了すると、「Controller Organizer」の「Add-On Instructions」にCommand Slave用のAOIが追加され、「Data Types」にCommand Slave用のデータタイプが追加されます。

また、「Controller Tags」に「Position」と「Robot」が追加されます。

名称(Name)は、お客様で任意の名称に変更して使用してください。
Data Typeの配列も、お客様で任意の数に変更して使用してください。

これでライブラリのインポートは完了です。
