I/O変換ボックスの構成と取付方法

I/O変換ボックスの構成品を下表に示します。

構成品	備考
I/O変換ボックス	RC8ロボットコントローラを跨いで、4本のスクリューで設備に取り付け、付属の「Mini I/O 接続用ケーブル」と「パラレルI/O接続用ケーブル」を使用してRC8ロボットコントローラに接続します。
Mini I/O接続用ケーブル	I/O変換ボックスの「Mini I/O コネクタ」とRC8ロボットコントローラの「Mini I/Oコネクタ」を接続するケーブルです。
パラレルI/O接続用ケーブル	I/O変換ボックスの「PARALLEL I/Oコネクタ」とRC8ロボットコントローラの「増設したパラレルI/Oボードのコネクタ」を接続するケーブルです。
スクリュ （M3×6） 4本	ステー取付け用
六角穴付きボルト （M4×12） 4本	I/O変換ボックスを設備に固定する金具です。

I/O変換ボックスは下図のように、コントローラを跨いで設備に取り付けます。

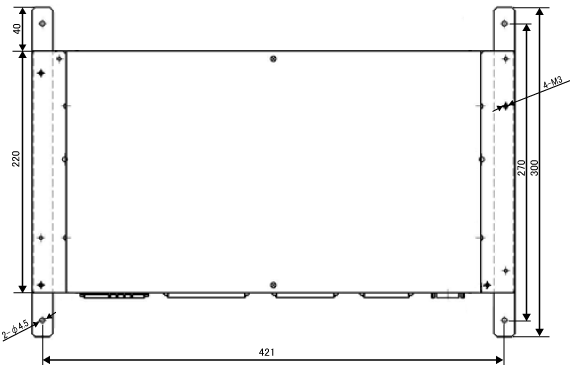

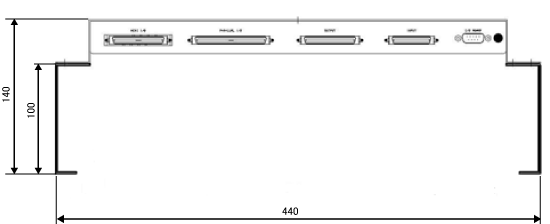

寸法

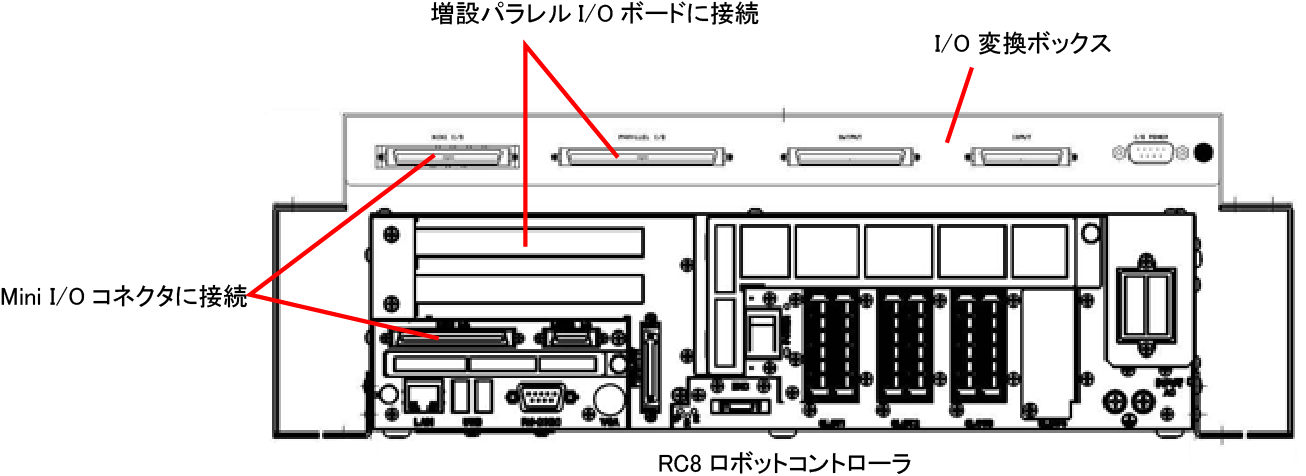

接続図
