LED表示

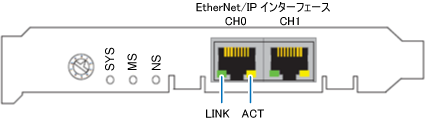

EtherNet/IP Adapterボードの前面パネル



名称	説明
SYS	EtherNet/IPボードが起動した場合に点灯します。
MS	EtherNet/IPボードが動作している場合に点灯します。
NS	コネクションが確立すると点灯します。
LINK	Ethernetが接続すると点灯します。
ACT	Ethernetフレームを送受信すると点滅します

EtherNet/IPインターフェース

RJ45メスコネクタです。CH0、CH1のどちらか一方を使用ください。

表示の詳細

LED名称	色	LED状態	状態
SYS	緑	点灯	オペレーティングシステムが動作中。
	黄	1Hz周期で点滅	ブートエラーが発生。
	黄	点灯	ブートローダが起動処置完了を待っている。
	-	消灯	電源が供給されていない、またはハードウェア不具合。
MS	緑	点灯	動作中:：正常に動作している場合、MS（Module Status indicator) LEDは緑色で点灯している。
	緑	点滅	スタンバイ状態：設定が完了していない場合、MS LEDは緑色で点滅する。
	赤	点灯	大きな欠陥：回復不能な重大欠陥が見つかった場合、MS LEDは赤色で点灯している。
	赤	点滅	小さな欠陥*：回復可能な欠陥が見つかったときは、MS LEDは赤色で点滅する。 NOTE：設定の誤り/矛盾は、小さな欠陥と見なされる。(*予約機能）
	赤/緑	点滅	自己診断中：電源供給テスト中は、MS LEDは緑色/赤色で点滅する。
	-	消灯	電源供給なし：電源供給がないときは、MS LEDは消灯している。
NS	緑	点灯	接続あり：少なくとも1つの接続があれば（メッセージルーターであっても）、NS（Network Status indicator) LEDは、緑色で点灯している。
	緑	点滅	接続なし：IPアドレスが取得できても、接続ができない場合、NS LEDは緑色で点滅する。
	赤	点灯	重複IP*：IPアドレスが使用中と検知した場合、NS LEDは赤色で点灯している。(*予約機能）
	赤	点滅	接続タイムアウト：1つ以上の対象とする接続がタイムアウトした場合、NS LEDは赤色で点滅する。タイムアウトした接続がすべての回復されるか、または、システムをリセットすると、点滅は解消する。
	赤/緑	点滅	自己診断中：電源供給テスト中は、NS LEDは緑色/赤色で点滅する。
	-	消灯	電源供給なし、IPアドレスなし：IPアドレスがない場合（または電源がOFF）、NS LEDは消灯している。
LINK / RJ45 Ch0 & Ch1	緑	点灯	Ethernetに接続中。
	-	消灯	Ethernetに接続していない。
ACT / RJ45 Ch0 & Ch1	黄	点滅	Ethernetフレームを送信/受信中。

HSR、HSA1シリーズのロボットの場合

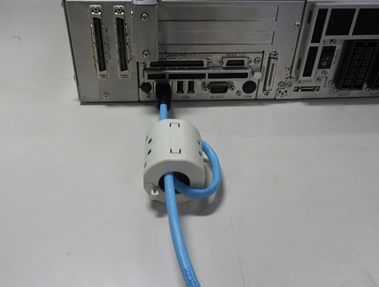

HSR、HSA1シリーズのロボット(UL仕様除く)で、本体間ケーブル長が12m以上をご使用の場合は、本体間ケーブルに同梱されているフェライトコアを、LANケーブルに2ターンさせてください。
