LED表示

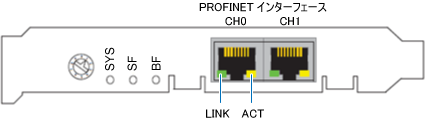

PROFINET IOデバイスの前面パネル



名称	説明
SYS	PROFINET IOデバイスボードが起動した場合に点灯します。
SF	PROFINET IOデバイスボードが動作している場合に消灯します。
BF	コネクションが確立すると消灯します。
LINK	PROFINETが接続すると点灯します。
ACT	PROFINETフレームを送受信すると点滅します

PROFINET インターフェース

RJ45メスコネクタです。CH0、CH1のどちらか一方を使用ください。
