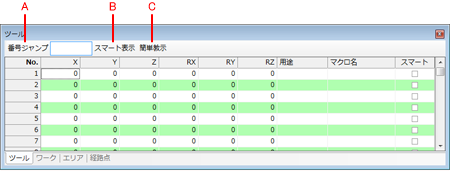

ツール設定

項目の説明

A：「番号ジャンプ」ボタン

指定した番号の行を表示します。

B：「スマート表示」ボタン

スマート欄にチェックを入れた項目のみ表示します。

C：「簡単教示」ボタン

ツール座標系の 「簡単設定画面」 を表示します。
簡単設定の結果は、選択されている番号のツール座標に反映されます。

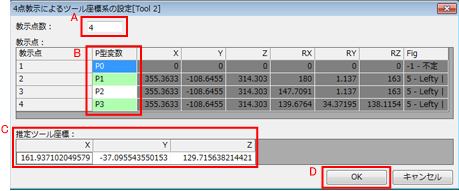

簡単設定

ティーチング済みのP型位置変数を使ってツール座標を設定します。
指定したP型変数からツール座標が計算できると、推定ツール座標に計算結果が表示されます。OKボタンを押すと、呼び出したツール番号に結果が登録されます。

A：教示点数

計算に使用する教示ポイントの数を設定します。

B：教示点

ティーチング済みのP型変数番号を指定します。

C：推定ツール座標

教示点から、ツール座標が計算できると、計算結果が表示され、［OK］ボタンが有効になります。

D：［OK］ボタン

推定ツール座標に表示された結果を、ツール座標に設定します。
