VS-6556　3軸メカエンドの製作図面例

お客様に準備していただく3軸メカエンド変更のために必要な準備品を下図に示します。

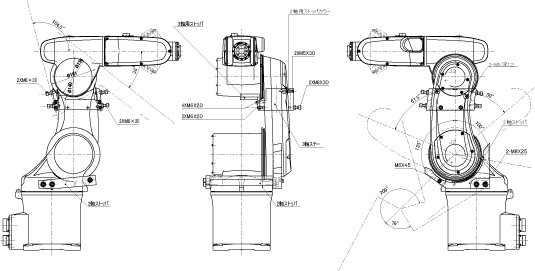

取付図

図が見えにくい場合はこちらをご覧ください。(PDF:293KB)

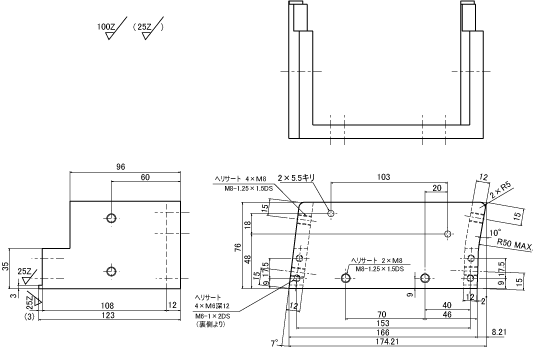

ステーの参考図

材質：A2017-T4

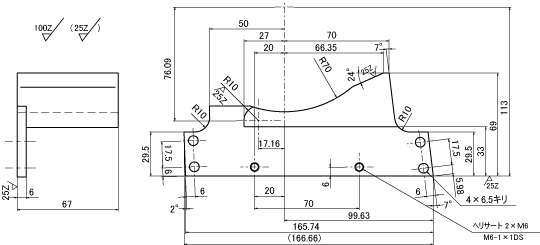

メカエンドストッパの参考図

材質：A2017-T4

メカエンド スペーサの参考図

材質：S45C
