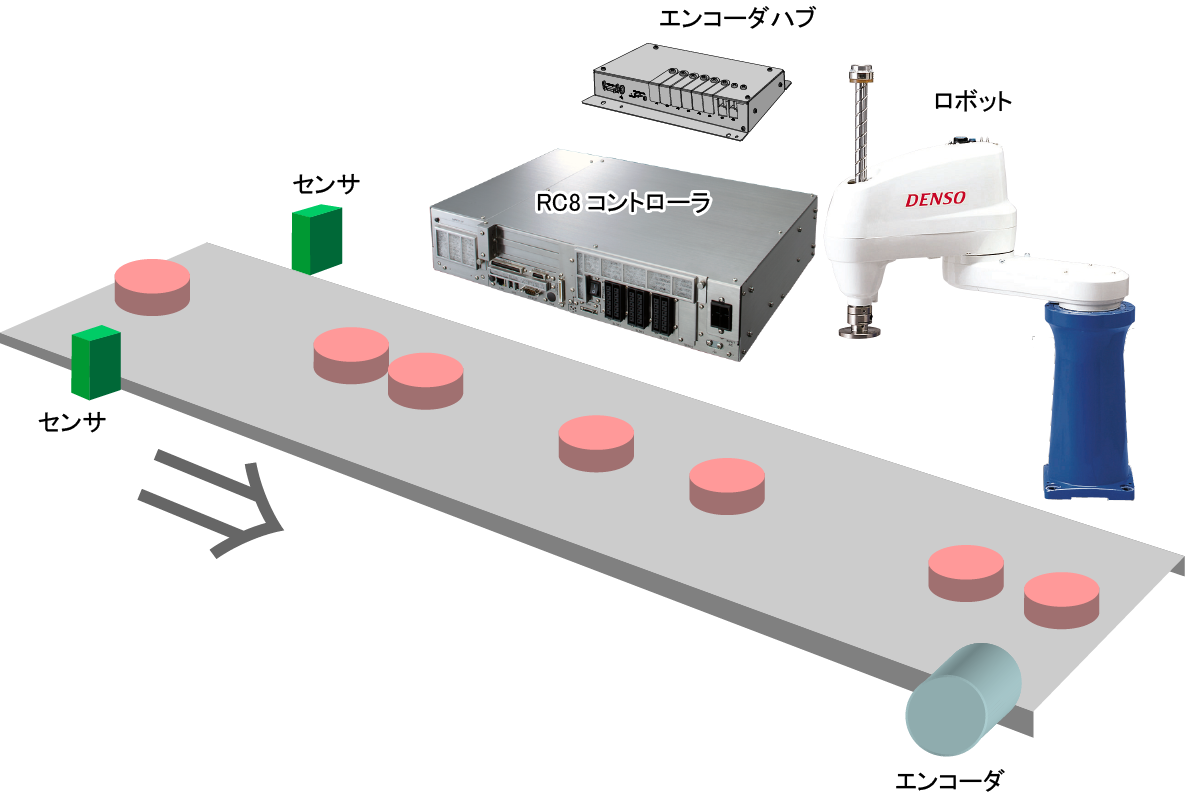

センサトラッキングの構成

構成は下図のようになります。

任意の間隔で一直線に並んで運ばれてくるワークをピックアップする場合に使用します。
ワークの位置の認識と、ピックアップの2つの動作のプログラムを並行で実行します。

ワークの認識プログラムでは、ワークがセンサを通過する時に、センサがトリガ信号を出し、そのタイミングでコントローラがエンコーダの情報を受取り、格納します。
ピックアップのプログラムでは、その格納されているワークの位置情報を基に、ロボットがワークの移動に合わせてアームを移動させながらピックアップします。

コンベアトラッキング

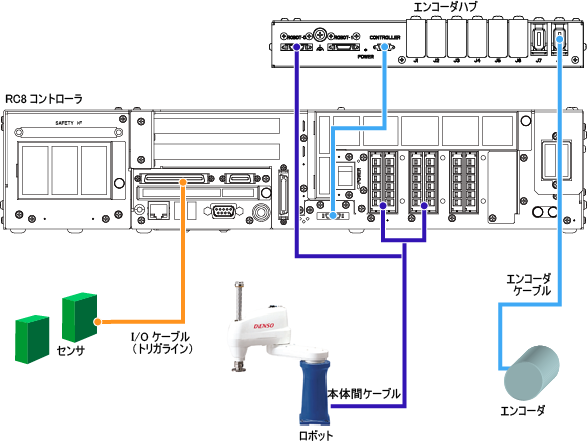

結線図

結線については以下を参照ください。

エンコーダハブについて

エンコーダハブは旧品と新規品があります。

新規品を使用する場合、本体間ケーブルのエンコーダ線は、エンコーダハブの"ROBOT-0"と印字されている方 (正面から見て左側) のコネクタに接続してください。

外形寸法および設置上の注意については、"エンコーダハブ"を参照してください。

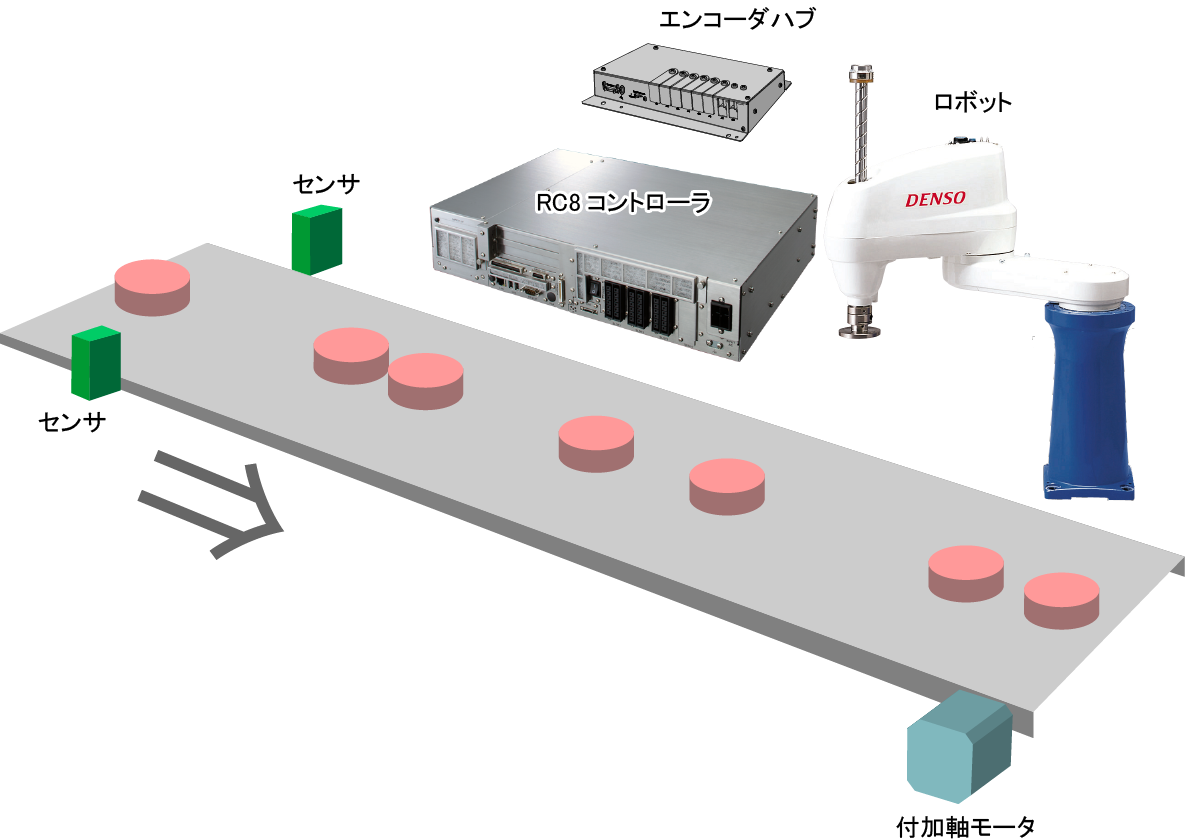

付加軸トラッキング

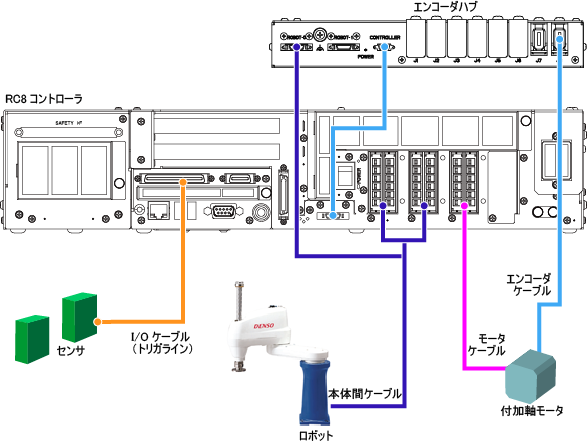

結線図

エンコーダハブについて

エンコーダハブは旧品と新規品があります。

新規品を使用する場合、本体間ケーブルのエンコーダ線は、エンコーダハブの"ROBOT-0"と印字されている方 (正面から見て左側) のコネクタに接続してください。

外形寸法および設置上の注意については、"エンコーダハブ"を参照してください。
