オンラインモニタの準備

コンピュータ上に作成したプログラムを起動し、ロボットコントローラにアップロードします。
コンピュータの画面でロボット動作をシミュレートするため、ティーチングペンダントでマシンロック状態にします。

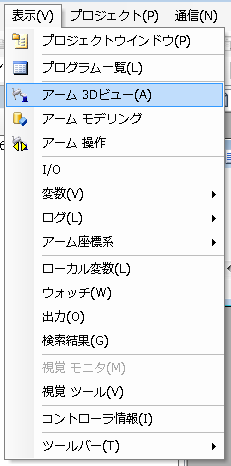

アーム3Dビューを開く

ロボットのシミュレーション画像を表示するためにアーム3Dビューを開きます。
[表示（V)] - [アーム 3Dビュー（A)]を選択すると[アーム 3Dビュー]ウインドウが表示されます。

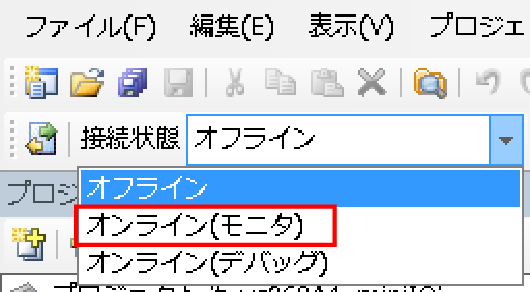

WINCAPSIIIをモニタモードにする

WINCAPSIIIの接続状態を[オンライン(モニタ)]にします。

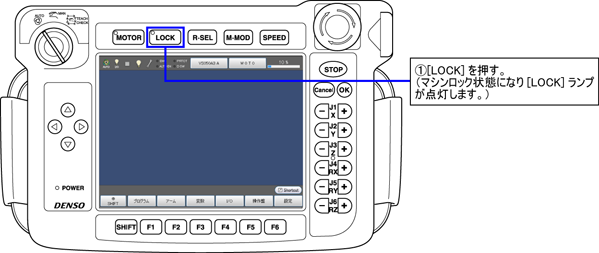

マシンロック状態にする

ロボットコントローラをマシンロック状態にします。
これによって、ロボットを実際には動作させずにプログラムを実行してシミュレーションができます。

マシンロックをした場合I/Oの出力を制限することができます。詳細については、「ティーチングペンダント操作ガイド」の「I/Oの補助機能メニューの表示」を参照してください。

I/O出力制限の状態によりステータスバーのアイコンが変化します。

：I/O出力制限無し　　　　：I/O出力制限あり
