VGA(オプション）の接続

下図のようにVGAコネクタに中継ケーブルを用いて市販のディスプレイを接続します。

コントローラ注文時にオプション「VGA中継ケーブルセット」を指定すると、VGAコネクタが装着され出荷されます。VGA中継ケーブルが同梱されます。

接続手順

1

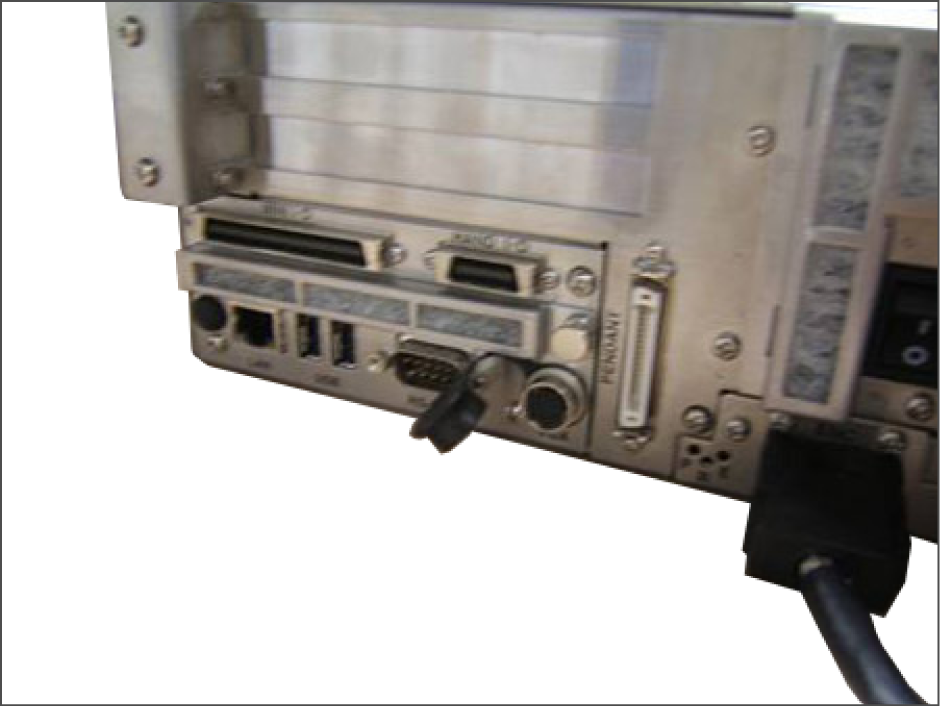

コントローラのVGA用コネクタの蓋を外し、VGA中継ケーブルのコネクタを挿入します。

  1. コントローラに挿入する際、コネクタの向きに注意してください。
  2. 取り外す際は金属のシェルを手前にスライドさせてから、まっすぐ引抜いてください。
2

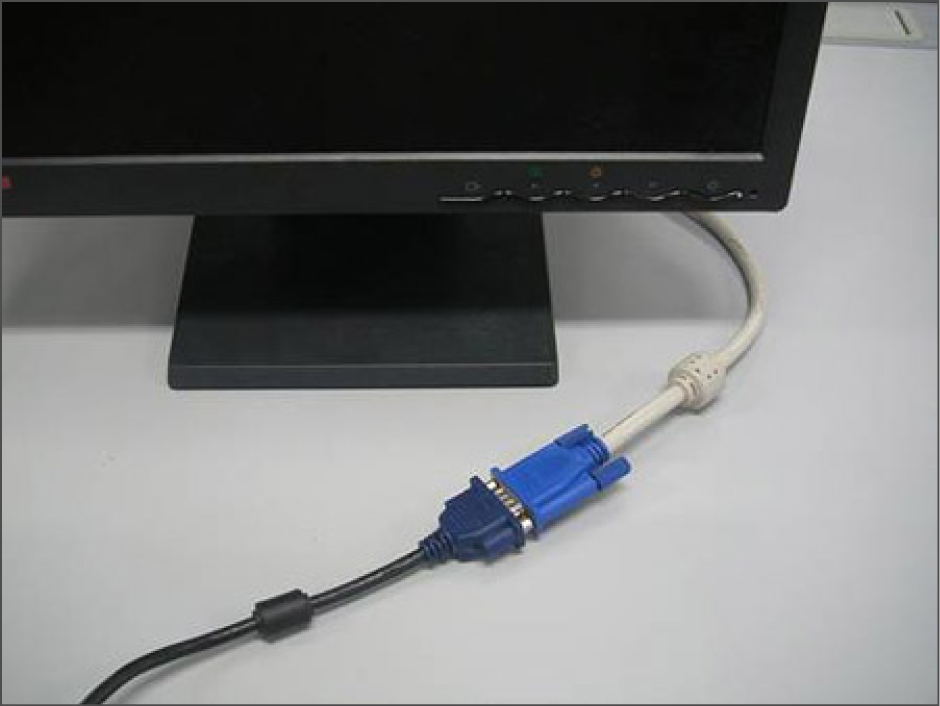

ディスプレイのVGAケーブルとVGA中継ケーブルのコネクタを接続します。
