第3軸（Z軸）ストローク135mmの場合のメカエンド変更

第3軸（Z軸）の可動範囲変更は正方向（上方向）と負方向（下方向）でそれぞれメカストッパを製作し取付けることで行います。下記の製作図面を参照し、可動範囲にあわせたメカストッパを製作してください。
メカストッパを取付けることのできる位置にZ軸を動かした後、モータ電源とコントローラ電源を切り、メカストッパを取付けてください。Z軸のブレーキを解除した状態で取付け作業はしないでください。

XRシリーズ

• 第3軸（Z軸）負方向のメカストッパの製作図面（z：135mmの場合）
• 第3軸（Z軸）正方向のメカストッパの製作図面（z：135mm、200mm共通）

XR2

• 第3軸（Z軸）負方向のメカストッパの製作図面（XR2の場合）
• 第3軸（Z軸）正方向のメカストッパの製作図面（z：135mm、200mm共通）

正方向はXRシリーズと同じです。上記の図を参照してください。

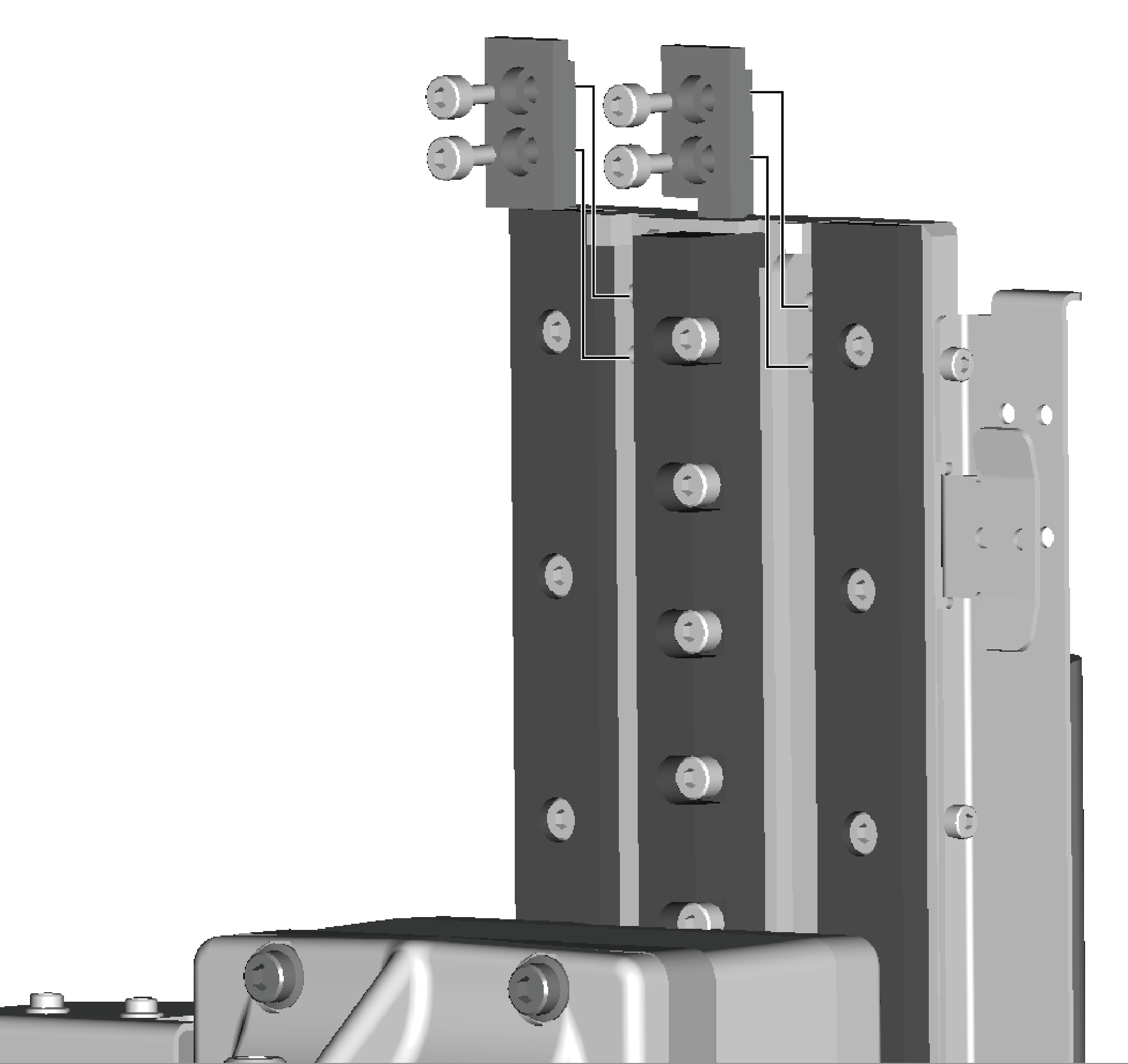

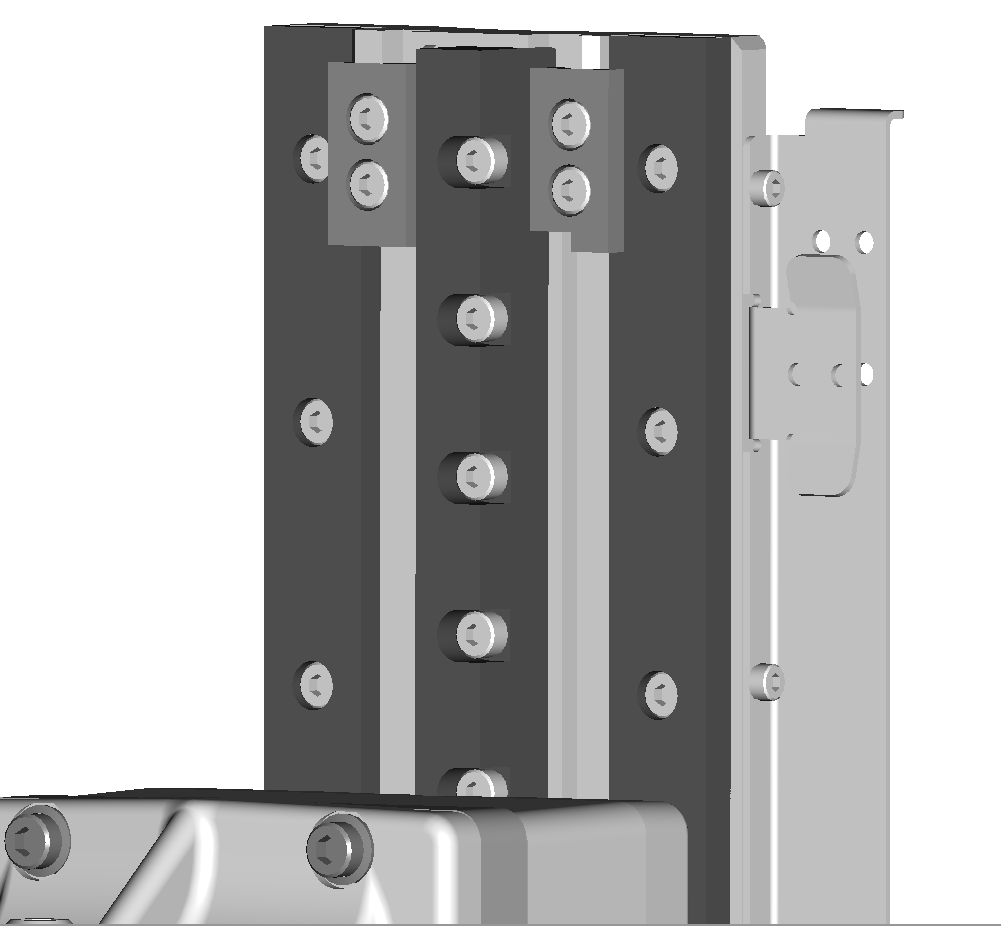

負方向は下図のように取付けます。
