フランジキット (オプション品)の取付方法

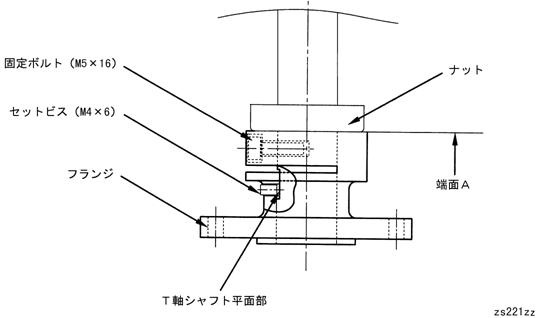

フランジキットの取付方法を下図に示します。フランジキットにはフランジ、固定用ボルト（M5×16）、セットビス（M4×6）が付属しています。取付けは下記の手順で行なってください。

1. フランジを挿入するT軸シャフト外周部分の油分を拭きとってください。
2. フランジをT軸シャフトに挿入できるようにフランジのセットビスを緩めてください。
3. フランジをナット端面Aに当たる位置まで押しあて、フランジを回転させてセットビスの位置をT軸シャフト平面部に合わせてください。
4. セットビスを徐々に締め、T軸シャフト平面部に押し当たり、フランジの回転ガタがなくなったら、セットビスを規定トルクで締め付けてください。 （セットビス締め付けトルク：1.6±0.3N･m）
5. 固定ボルト（M5×16）を締め付け、フランジを固定してください。 （固定ボルト締め付けトルク：8.8±0.9N･m）

フランジキットの取付け方法（HS/HSS）
