位置決め速度設定時の注意（HS/HSS）

HSシリーズ（床置き設置タイプ）共通の注意

1. ロボットを高速で水平移動させたい場合は、できるだけZ軸を上昇端付近となるようにティーチングを行なってください。
2. Z軸下降端付近での位置決めをより安定させるためにロボットがPTP動作で移動する場合に限り、J1軸とJ2軸のみ下図に示すように自動的にZ軸座標位置により最高速度制限をしています。 従って、J1軸、J2軸の位置決め時間は下図の最高速度制限値によって長くなります。

   たとえば、動作開始位置のZ軸座標　26mm
   動作終了位置のZ軸座標　－74mmの場合、SP100で運転するときの最高速度制限値はZ軸座標　　26mm　のとき　91
   Z軸座標　－74mm　のとき　50となり、このとき最高速度は、値の小さい方（最下降端時）の50となります。

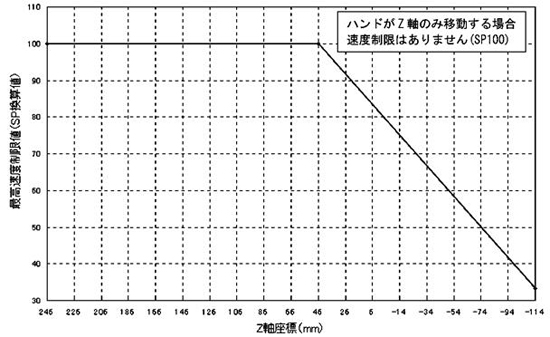

HSシリーズのＪ1軸、Ｊ2軸の最高速度制限（PTP動作）
