FBライブラリファイルのインポート

1

弊社提供のライブラリファイルを任意の場所に解凍します。

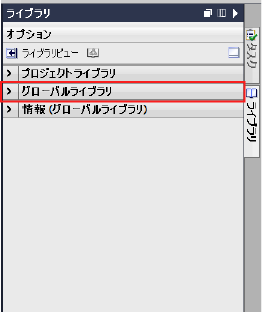

2

"TIA Portal V14"を起動し、ツール右端の「ライブラリ」タブの「グローバルライブラリ」を表示します。

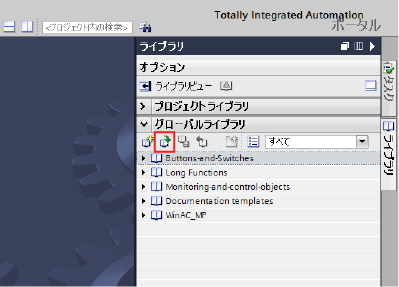

3

下図の赤枠のアイコンをクリックします。

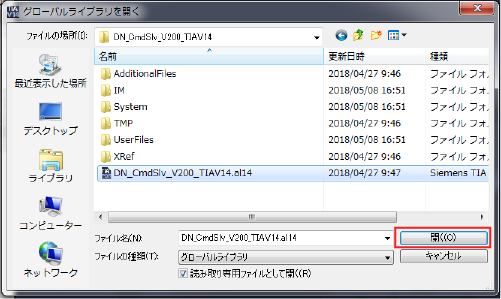

4

解凍したライブラリファイルを開きます。

5

「グローバルライブラリ」に「DN_CmdSlv_V2**_TIAV14」が追加されました。

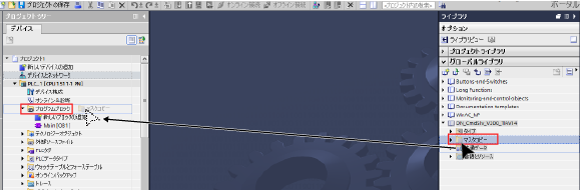

6

ライブラリの中の「マスタコピー」を、プロジェクトの「プログラムブロック」へドラッグ＆ドロップします。

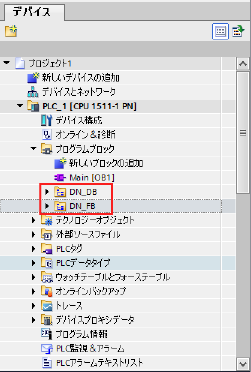

7

「プログラムブロック」に「DN_DB」と「DN_FB」のファイルが作成されます。

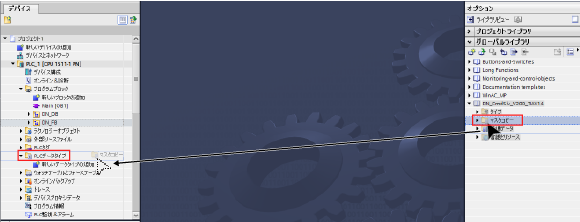

8

ライブラリの中の「マスタコピー」を、プロジェクトの「PLCデータタイプ」へドラッグ＆ドロップします。

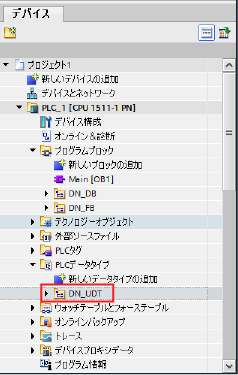

9

「PLCデータタイプ」に「DN_UDT」ファイルが作成されます。

10

プロジェクトにライブラリファイルがインポートされました。FBやDBの番号が重複する場合は インポート時に「リネーム」を促されますので空いている番号に変更して下さい。

これでライブラリのインポートは完了です。
