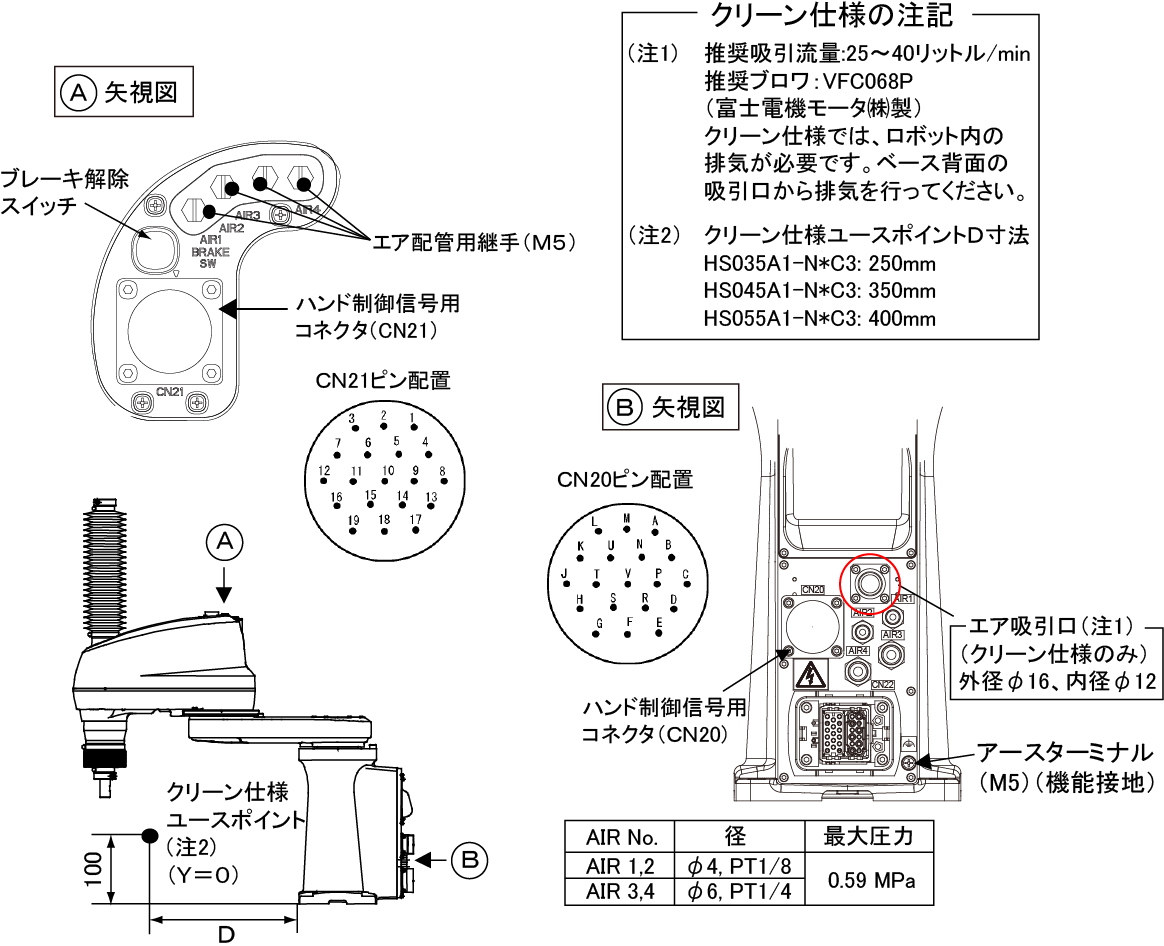

防塵防滴、クリーン仕様
|
|
図が見にくい場合はこちらをご覧ください。(PDF:726KB)
注1：CN20のピン番号とCN21のピン番号は以下のように接続されています。許容電流は1ラインあたり1Aです。
| CN20 | A | B | C | D | E | F | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| CN21 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| CN20 | L | M | N | P | R | S | T | U | V | - |
| CN21 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | - |
注2：CN20、CN21には付属のコネクタセットをお使いください。
| コネクタセット品番 | 品 番 | 型式と品名 | 外観図 | |
|---|---|---|---|---|
| 410889-008* | 410877-012* (CN20用) |
H/M3106A22-14S (ヒロセ電機製) |
|
|
| 410877-013* (CN20用) |
H/MS3057-12A (ヒロセ電機製) |
適合配線径 |
|
|
| 410877-014* (CN20用) |
H/MS3057-12A1 (ヒロセ電機製) |
適合配線径 |
||
| 410877-044*(*1) (CN21用) |
WEBSP2119M-1-D(R1) (第1電子工業製) |
適合配線径 |
|
|
*1 : 2019年5月頃よりコネクタを変更しています。コネクタは互換性があるため、どちらのコネクタでもロボットとの接続が可能です。ただし、適合配線径が旧品のものと異なります。変更後のコネクタを使用する場合は上記表記載の適合配線径に適したケーブルを使用してください。
